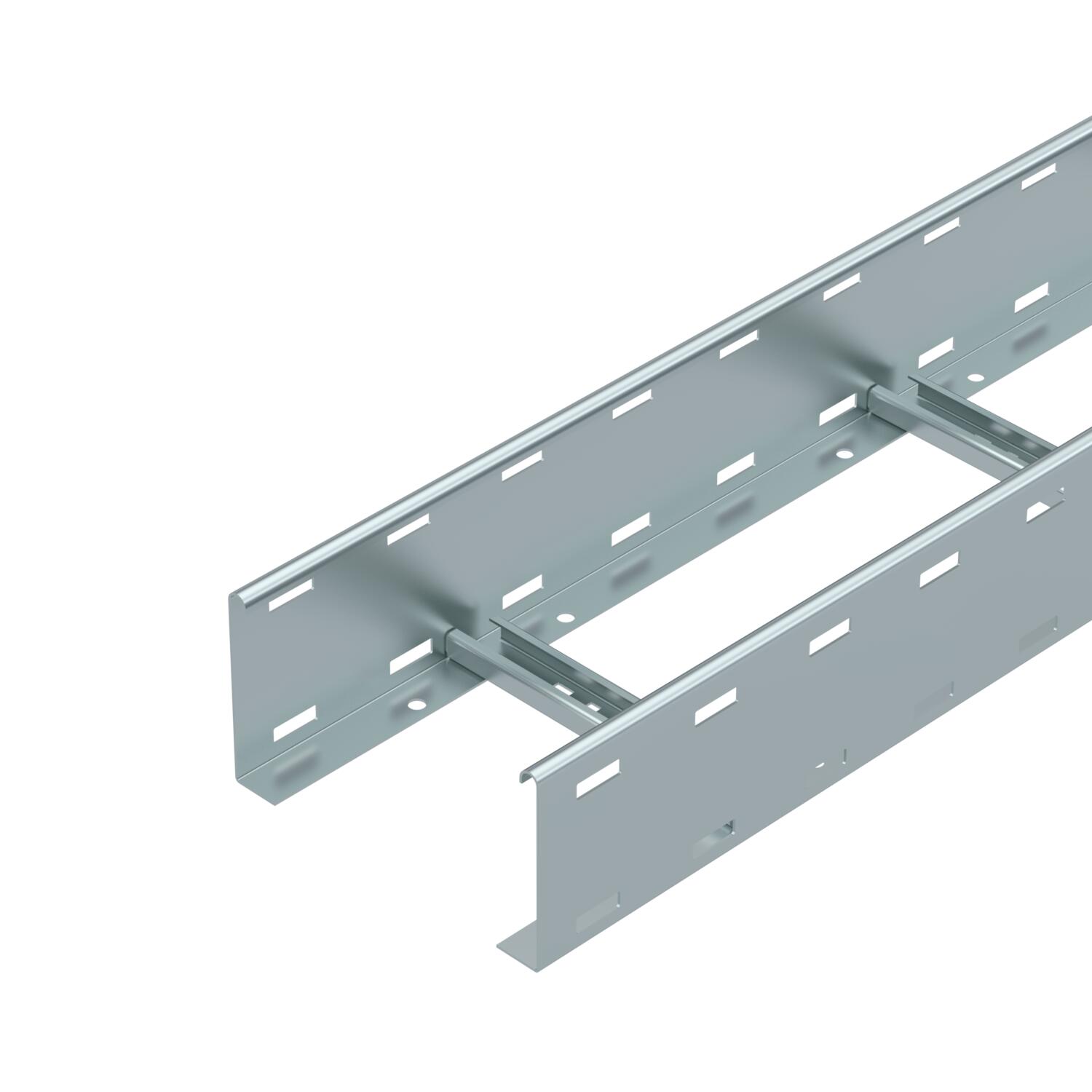

Kabeļu trepes LG 110, 6 m VS FS 6000 | 200 | 1,5 | nē | Tērauds | cinkots

Kabeļu trepes LG 110, 6 m VS FS

Preces Nr. 6216442 | EAN 4012195065289

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

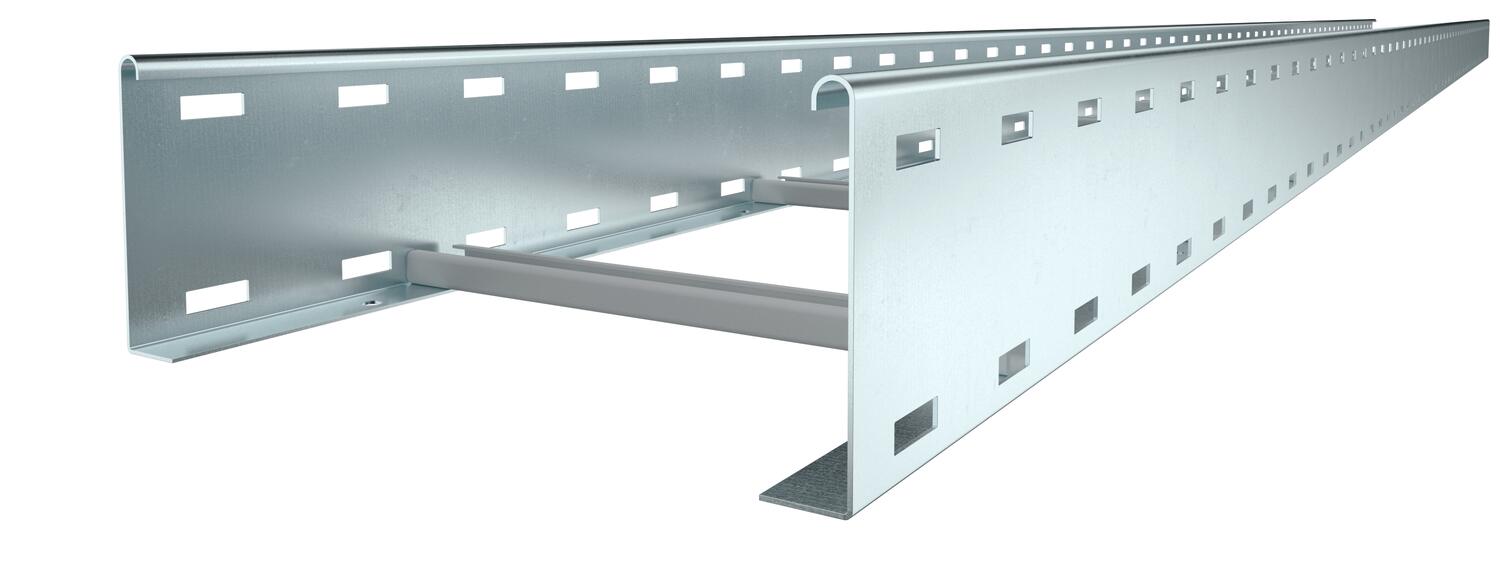

Kabeļu trepes ar perforētu profila malu un malas augstumu 110 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Kabeļu trepes piegādā salocītā stāvoklī.

Atbilstošo tipa 2056 piekarapskavu skatiet sadaļā par vertikālo kabeļu trepju sistēmām.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	110 mm
Balstu atstatums 2,0 m	3,1 kN/m
Balstu atstatums 2,5 m	2 kN/m
Balstu atstatums 3,0 m	1,4 kN/m
Balstu atstatums 3,5 m	0,9 kN/m
Balstu atstatums 4,0 m	0,65 kN/m
Balstu atstatums 4,5 m	0,55 kN/m
Balstu atstatums 5,0 m	0,5 kN/m
Balstu atstatums 6,0 m	0,15 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	9,0338 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	188 cm²
Derīgais šķērsgriezums	18800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē

Garums	6000 mm

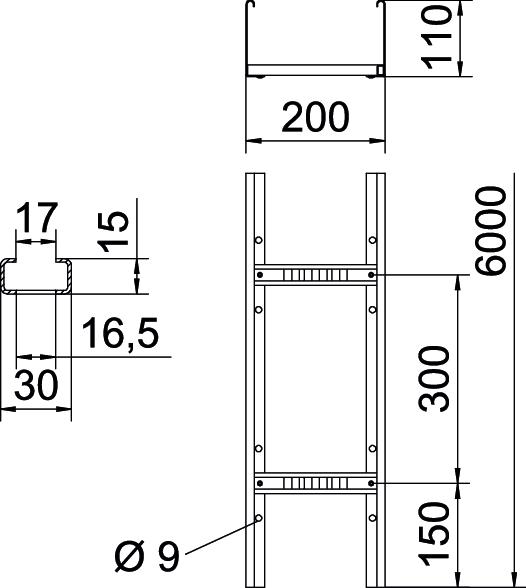

Izmēri	110x200x6000
Izmērs	110x200x6000
Izmērs B	200 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	200 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	kniedēts no vienas puses
Spraišļu izpildījums	Caurumots profils
Virsma	cinkots

Tehniskie dati

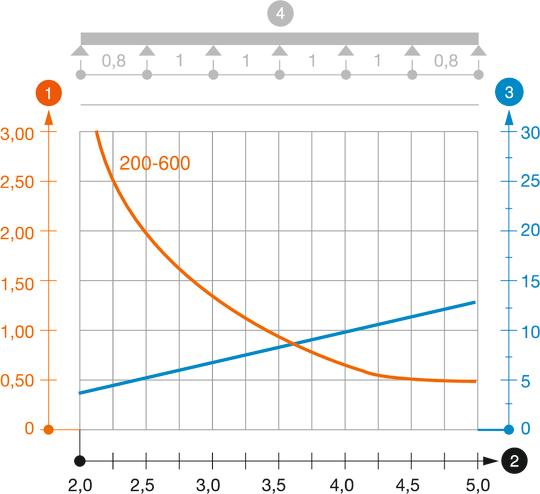

LG 110 VS tipa kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	nē	Tērauds	cinkots	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	nē	Tērauds	cinkots	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	nē	Tērauds	cinkots	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	nē	Tērauds	cinkots	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	nē	Tērauds	cinkots	6216454	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FS	DRL 200 FS	6052207	m	3 m
Garenais savienotājs FS	LVG 110 FS	6216545	Gabals	10 Gabals
Leņķa savienotājs FS	LWVG 110 FS	6216587	Gabals	10 Gabals
Šarnīrsavienojums FS	LGVG 110 FS	6216650	Gabals	10 Gabals

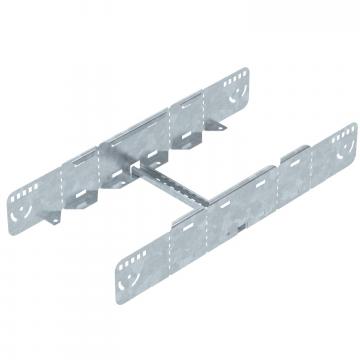

Daudzfunkcionālais savienotājs FS	LMFV 1120 FS	6225750	Gabals	1 Gabals
90° līkums 110 FS	LB 90 1120 R3 FS	6225122	Gabals	1 Gabals
T veida detaļa 110 FS	LT 1120 R3 FS	6225290	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 110 FS	LAA 1120 R3 FS	6225910	Gabals	1 Gabals
Šarnīra līkuma elements 110 FS	LGBE 1120 FS	6225490	Gabals	1 Gabals

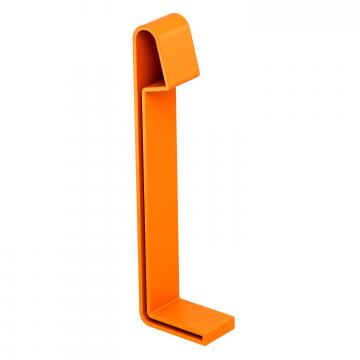

Aizsargvāciņš	SKH 110 OR	6222553	Pāris	20 Pāris
Savienošanas detaļa FS	LAS 110 FS	6221416	Gabals	10 Gabals
Starpsiena 85 FS	TSG 85 FS	6062114	m	3 m
Stūra plāksne FS	LEB 25 FS	6221203	Gabals	1 Gabals
Stūra plāksne FS	LEB 50 FS	6221246	Gabals	1 Gabals
