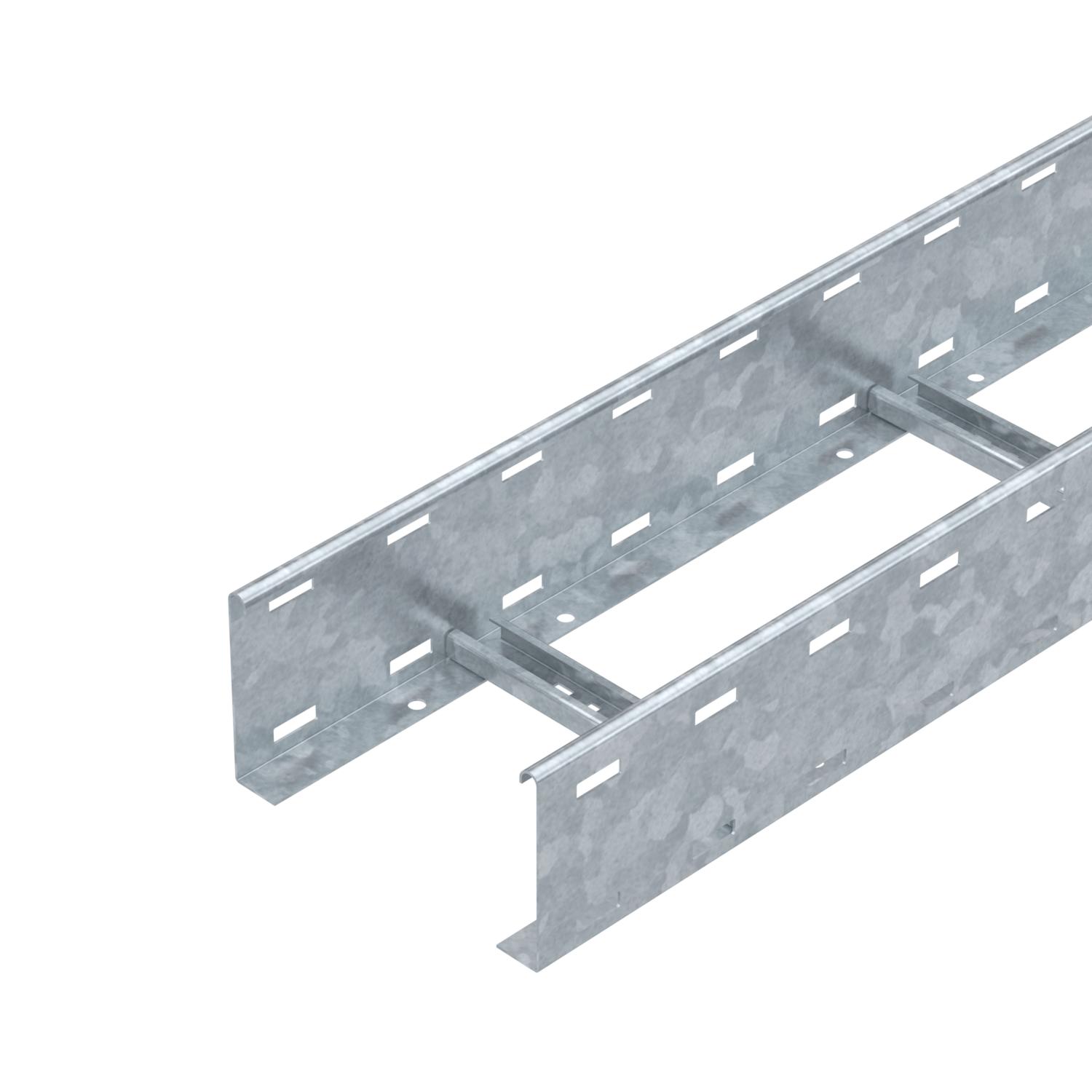

Kabeļu trepes LG 110, 6 m VS FT
Preces Nr. 6216465 | EAN 4012195065371
- Produkta apraksts
-

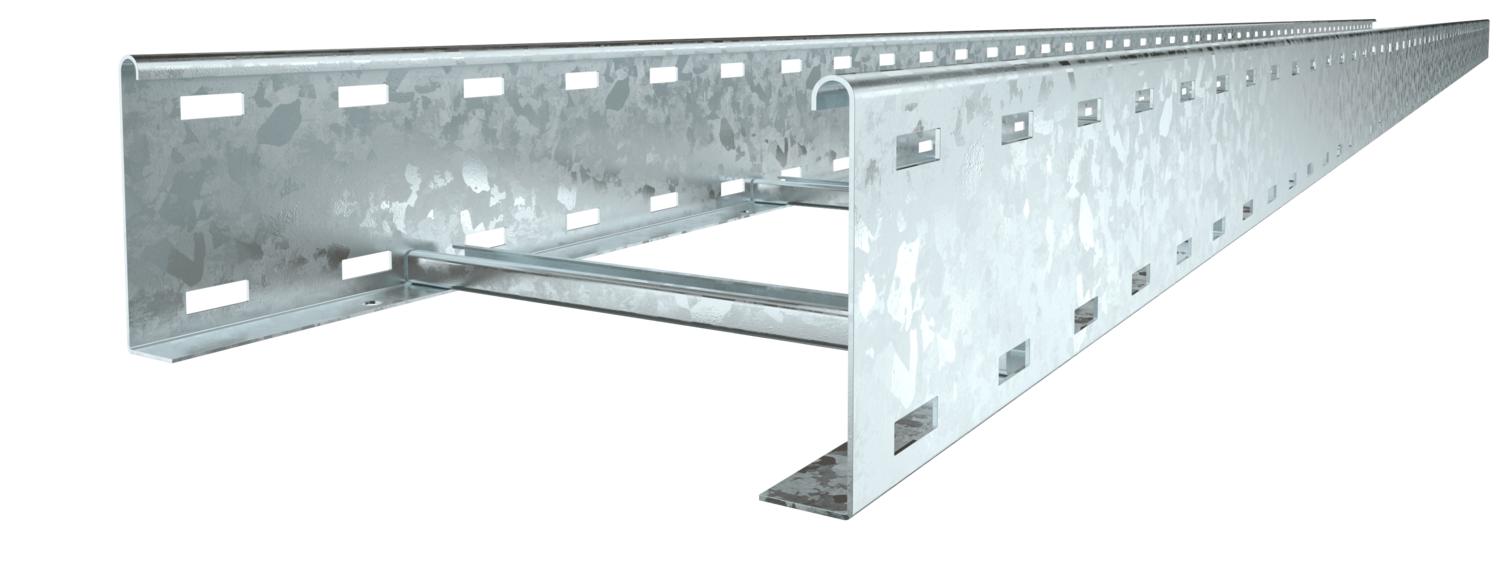

Produkta aprakstsKabeļu trepes ar perforētu profila malu un malas augstumu 110 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Kabeļu trepes piegādā salocītā stāvoklī.
Atbilstošo tipa 2056 piekarapskavu skatiet sadaļā par vertikālo kabeļu trepju sistēmām.
-
- Tehniskie dati
-
Tehniskie dati
Attālums starp spraišļiem 300 mm Derīgais šķērsgriezums 188 cm² Derīgais šķērsgriezums 18800 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Izmēri 110x200x6000 Izmērs 110x200x6000 Izstrādājuma sērija LG sērija Krāsa cinks Materiāls Tērauds Metāla biezums 1,5 mm Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa stiprinājums kniedēts no vienas puses Spraišļu izpildījums Caurumots profils Virsma karsti cinkots Izmēri
Augstums 110 mm Garums 6000 mm Izmērs B 200 mm Platums 200 mm Spraišļa atveres izmērs 16,50 Noslodze
Balstu atstatums 2,0 m 3,1 kN/m Balstu atstatums 2,5 m 2 kN/m Balstu atstatums 3,0 m 1,4 kN/m Balstu atstatums 3,5 m 0,9 kN/m Balstu atstatums 4,0 m 0,65 kN/m Balstu atstatums 4,5 m 0,55 kN/m Balstu atstatums 5,0 m 0,5 kN/m Balstu atstatums 6,0 m 0,15 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 8,7567 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 8,7567 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
LG 110 VS tipa kabeļu trepju slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT
DRL 200 FT 6051367 3 m
Garenais savienotājs FT
LVG 110 FT 6216548 10 Gabals
Šarnīru savienojums FT
LGVG 110 FT 6216653 10 Gabals
Elastīgais savienotājs 110 FT
LDVG 110 FT 6216670 2 Gabals
Daudzfunkcionālais savienotājs FT
LMFV 1120 FT 6225770 1 Gabals
90° līkums 110 FT
LB 90 1120 R3 FT 6225142 1 Gabals
T veida detaļa 110 FT
LT 1120 R3 FT 6225310 1 Gabals
Montāžas/atzarojuma detaļa 110 FT
LAA 1120 R3 FT 6225930 1 Gabals
Šarnīra līkuma elements 110 FT
LGBE 1120 FT 6225510 1 Gabals
Aizsargvāciņš
SKH 110 OR 6222553 20 Pāris
Savienošanas detaļa FT
LAS 110 FT 6221424 10 Gabals
Starpsiena 85 DD
TSG 85 DD 6062331 3 m
Stūra plāksne DD
LEB 25 DD 6221216 1 Gabals
Stūra plāksne DD
LEB 50 DD 6221259 1 Gabals
Ieliekama loksne DD
ELB-L 20 DD 6103352 3 m - Lejupielādes
-
