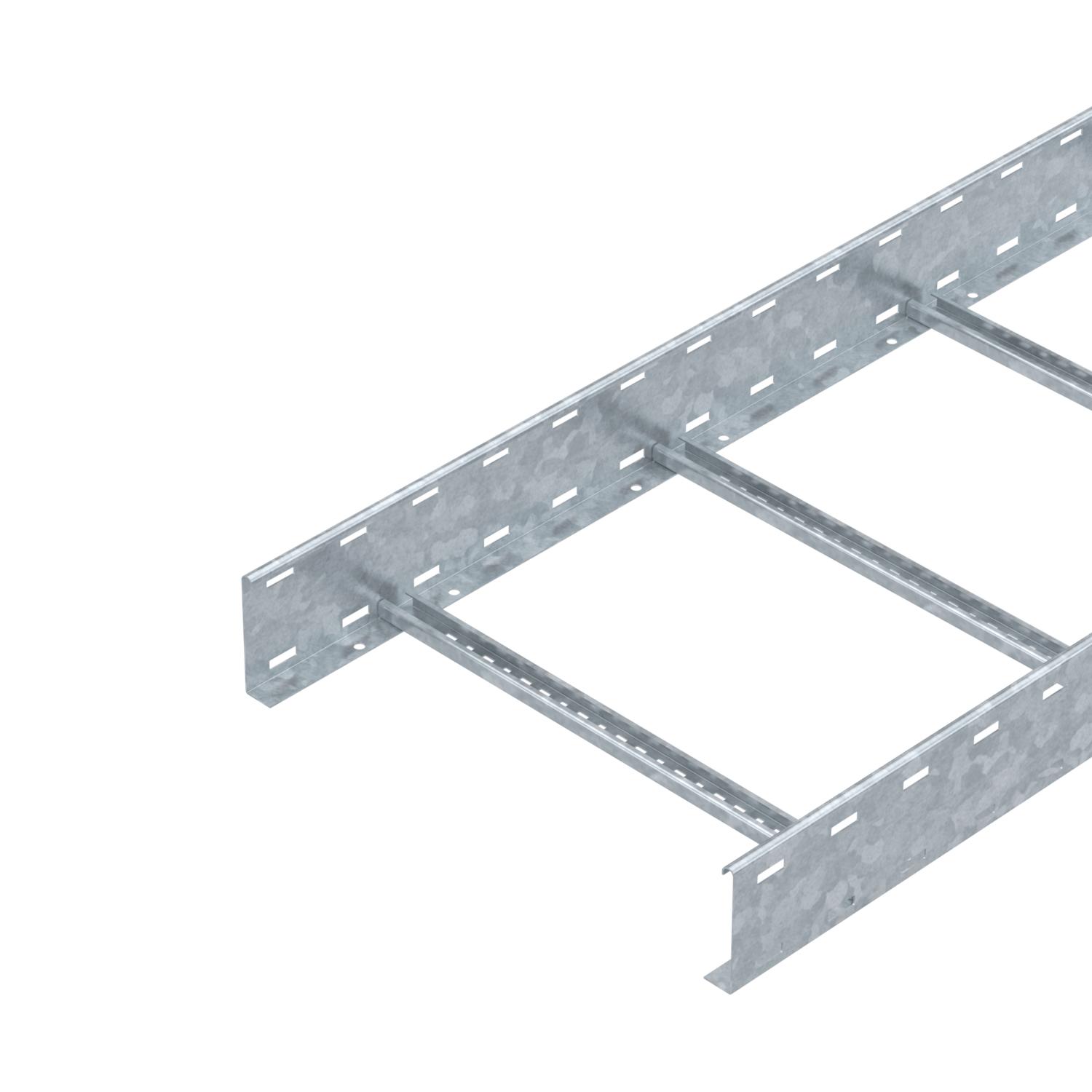

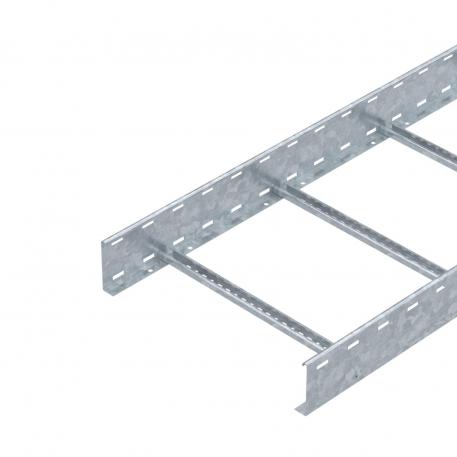

Kabeļu trepes LG 110, 6 m VS FT 6000 | 500 | 1,5 | nē | Tērauds | karsti cinkots

Kabeļu trepes LG 110, 6 m VS FT

Preces Nr. 6216474 | EAN 4012195065401

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

Kabeļu trepes ar perforētu profila malu un malas augstumu 110 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Kabeļu trepes piegādā salocītā stāvoklī.

Atbilstošo tipa 2056 piekarapskavu skatiet sadaļā par vertikālo kabeļu trepju sistēmām.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	110 mm
Balstu atstatums 2,0 m	3,1 kN/m
Balstu atstatums 2,5 m	2 kN/m
Balstu atstatums 3,0 m	1,4 kN/m
Balstu atstatums 3,5 m	0,9 kN/m
Balstu atstatums 4,0 m	0,65 kN/m
Balstu atstatums 4,5 m	0,55 kN/m
Balstu atstatums 5,0 m	0,5 kN/m
Balstu atstatums 6,0 m	0,15 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	10,4488 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	47500 mm²
Derīgais šķērsgriezums	475 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē

Garums	6000 mm
Izmēri	110x500x6000
Izmērs	110x500x6000
Izmērs B	500 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	500 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	kniedēts no vienas puses
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

Tehniskie dati

LG 110 VS tipa kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216477	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 500 FT	6051448	m	3 m
Garenais savienotājs FT	LVG 110 FT	6216548	Gabals	10 Gabals
Šarnīru savienojums FT	LGVG 110 FT	6216653	Gabals	10 Gabals
Elastīgais savienotājs 110 FT	LDVG 110 FT	6216670	Gabals	2 Gabals
Daudzfunkcionālais savienotājs FT	LMFV 1150 FT	6225778	Gabals	1 Gabals
90° līkums 110 FT	LB 90 1150 R3 FT	6225150	Gabals	1 Gabals
T veida detaļa 110 FT	LT 1150 R3 FT	6225318	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 110 FT	LAA 1150 R3 FT	6225938	Gabals	1 Gabals
Šarnīra līkuma elements 110 FT	LGBE 1150 FT	6225518	Gabals	1 Gabals
Aizsargvāciņš	SKH 110 OR	6222553	Pāris	20 Pāris
Savienošanas detaļa FT	LAS 110 FT	6221424	Gabals	10 Gabals
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
Stūra plāksne DD	LEB 25 DD	6221216	Gabals	1 Gabals
Stūra plāksne DD	LEB 50 DD	6221259	Gabals	1 Gabals
Ieliekama loksne DD	ELB-L 50 DD	6103364	m	3 m
