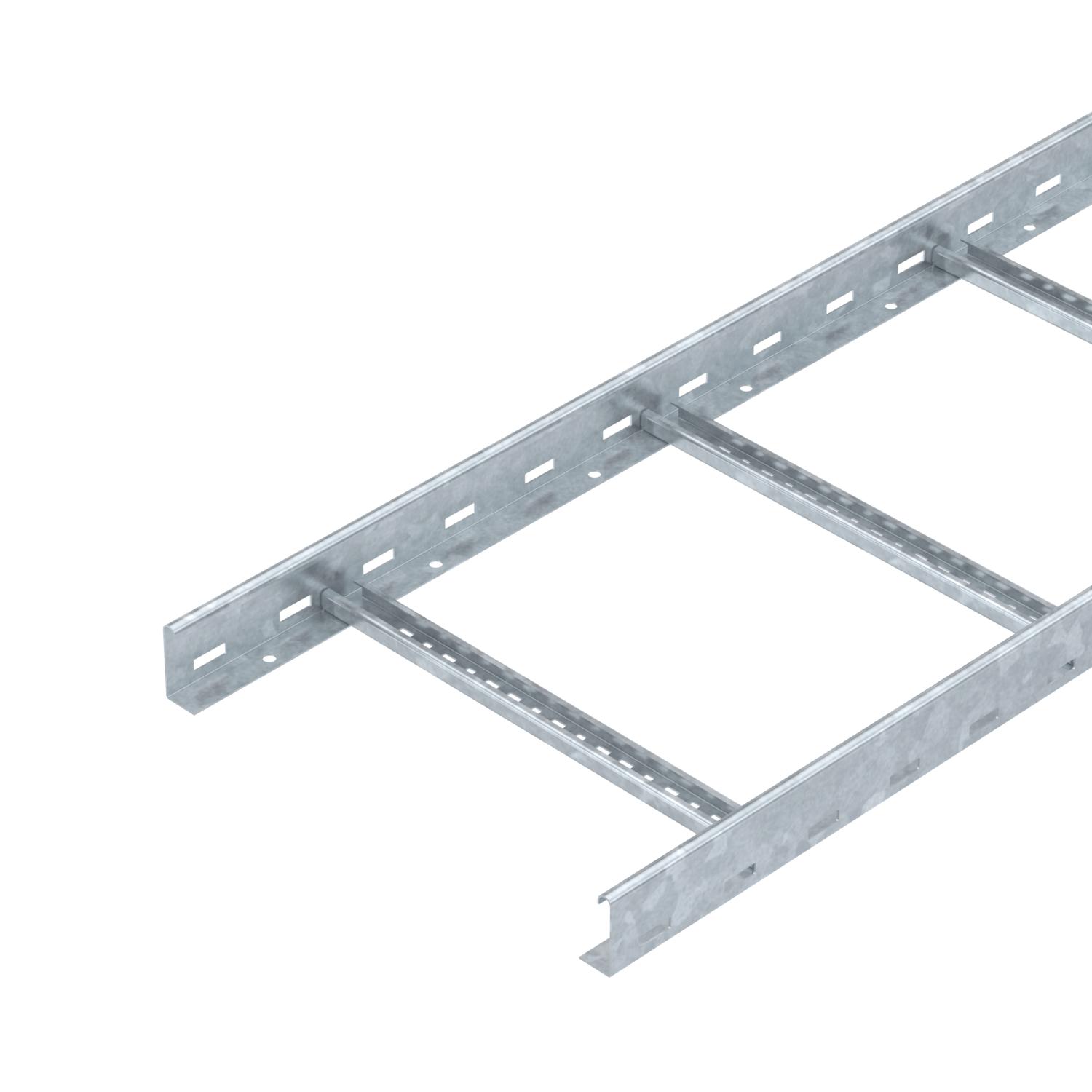

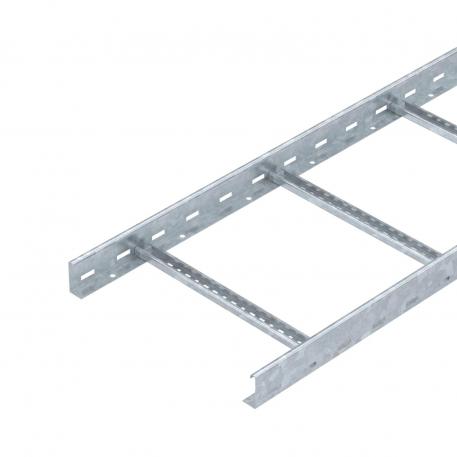

Kabeļu trepes LG 60, 3 m VS FS 3000 | 400 | 1,5 | jā | Tērauds | cinkots

Kabeļu trepes LG 60, 3 m VS FS

Preces Nr. 6208544 | EAN 4012195064060

Preces Nr. / Tips

Garums	3000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Citi platumi ir pieejami pēc pieprasījuma.

Kabeļu trepes piegādā salocītā stāvoklī.

Kabeļus var montēt ar atbilstošu tipa 2056 kabeļu apskavu.

Kabeļu trepes, kuru platums ir no 200 mm līdz 400 mm, drīkst izmantot arī vertikālai montāžai kā vertikālas kabeļu trepes iekārtās, kuru elektriskās funkcijas jānodrošina saskaņā ar DIN 4102 12. daļu. Kabeļus var montēt ar tipa 2056 kabeļu apskavu, kuru atļauts izmantot funkciju nodrošināšanai.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Derīgais šķērsgriezums	19800 mm²
Derīgais šķērsgriezums	198 cm²
Funkciju nodrošināšana	jā
Gara laiduma izpildījums	nē
Izmēri	60x400x3000
Izmērs	60x400x3000
Krāsa	cinks
Materiāls	Tērauds

Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa stiprinājums	kniedēts no vienas puses
Spraišļu izpildījums	Caurumots profils
Ugunsdrošība	Funkcijas nodrošinājums - standartam atbilstoša nesošā konstrukcija
Virsma	cinkots

Izmēri

Augstums	60 mm
Garums	3000 mm
Izmērs B	400 mm

Platums	400 mm
Spraišļa atveres izmērs	16,50

Noslodze

Balstu atstatums 1,5 m	3,1 kN/m
Balstu atstatums 2,0 m	2,25 kN/m
Balstu atstatums 2,5 m	1,5 kN/m
Balstu atstatums 3,0 m	1,1 kN/m

Balstu atstatums 3,5 m	0,75 kN/m
Balstu atstatums 4,0 m	0,45 kN/m
Balstu atstatums 4,5 m	0,3 kN/m
Balstu atstatums 5,0 m	0,15 kN/m

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	7,5247 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	7,5247 kg CO₂e

Declared Unit (LCA)	Metrs
Declared Unit Quantity (LCA)	1

Tehniskie dati

LG 60 VS tipa kabeļu trepju slodzes diagramma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	jā	Tērauds	cinkots	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	jā	Tērauds	cinkots	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	jā	Tērauds	cinkots	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	nē	Tērauds	cinkots	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	nē	Tērauds	cinkots	6208550	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FS	DRL 400 FS	6052401	m	3 m
Garenais savienotājs FS	LVG 60 FS	6208840	Gabals	10 Gabals
Leņķa savienotājs 60 FS	LWVG 60 FS	6208895	Gabals	10 Gabals
Šarnīrsavienojums FS	LGVG 60 FS	6208941	Gabals	10 Gabals
Daudzfunkcionālais savienotājs FS	LMFV 640 FS	6225714	Gabals	1 Gabals
90° līkums 60 FS	LB 90 640 R3 FS	6225046	Gabals	1 Gabals

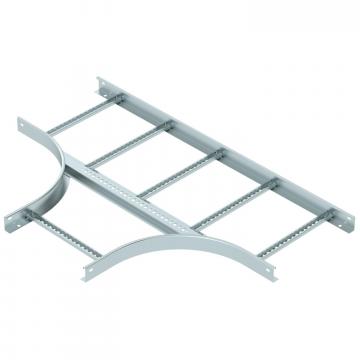

T veida detaļa 60 FS	LT 640 R3 FS	6225214	Gabals	1 Gabals

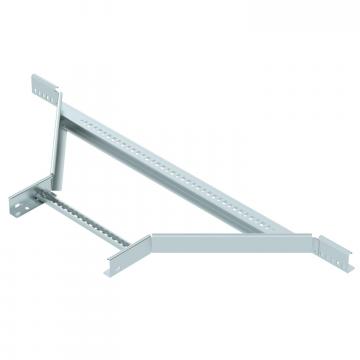

Montāžas/atzarojuma detaļa 60 FS	LAA 640 R3 FS	6225854	Gabals	1 Gabals
Šarnīra līkuma elements 60 FS	LGBE 640 FS	6225454	Gabals	1 Gabals
Aizsargvāks 60	SKH 60 OR	6222537	Pāris	40 Pāris
Savienošanas detaļa FS	LAS 60 FS	6221351	Gabals	10 Gabals
Starpsiena 45 FS	TSG 45 FS	6062033	m	3 m
Stūra plāksne FS	LEB 25 FS	6221203	Gabals	1 Gabals
Stūra plāksne FS	LEB 50 FS	6221246	Gabals	1 Gabals
