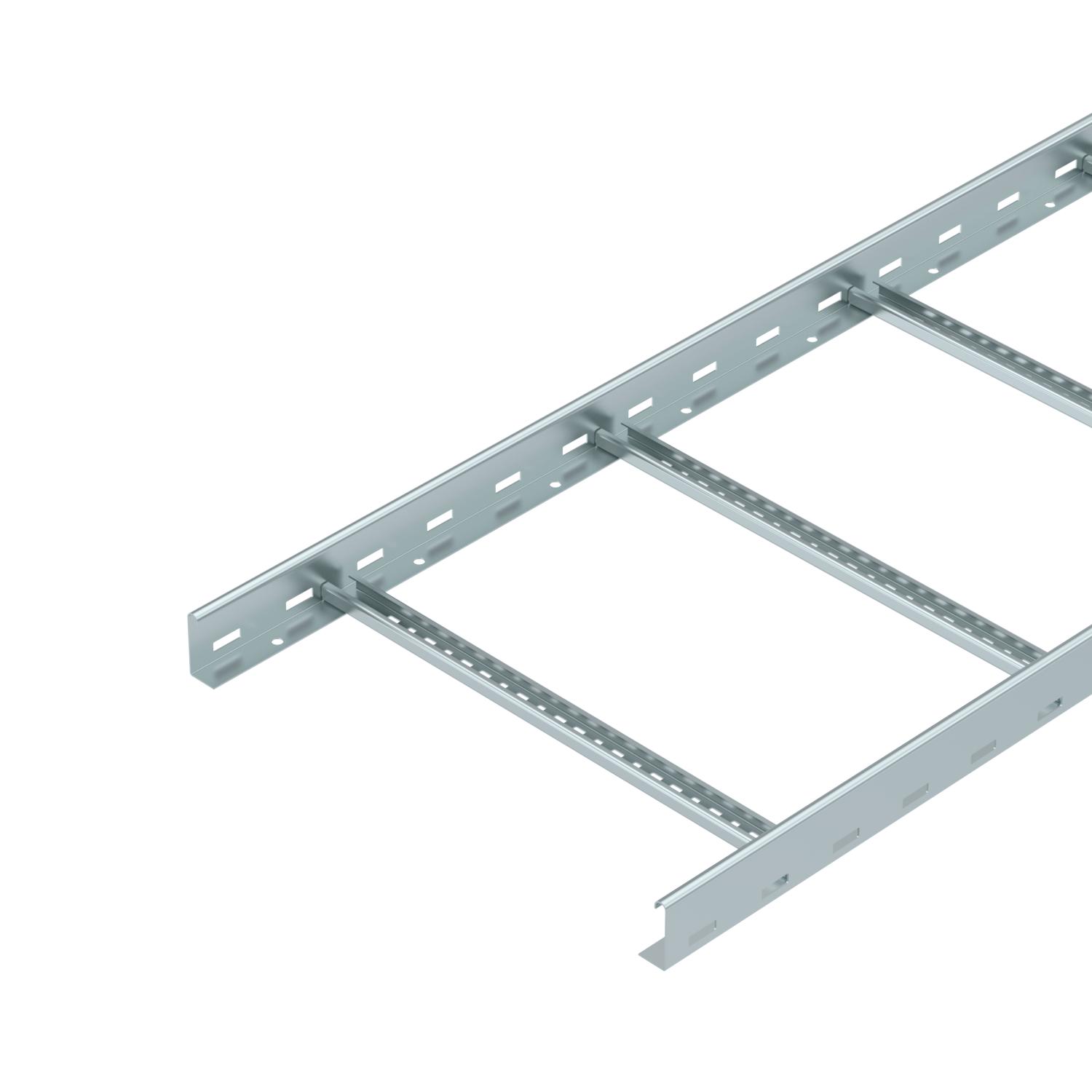

Kabeļu trepes LG 60, 3 m VS FS
Preces Nr. 6208547 | EAN 4012195064077
- Produkta apraksts
-
Produkta aprakstsKabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Citi platumi ir pieejami pēc pieprasījuma.
Kabeļu trepes piegādā salocītā stāvoklī.
Kabeļus var montēt ar atbilstošu tipa 2056 kabeļu apskavu.
Kabeļu trepes, kuru platums ir no 200 mm līdz 400 mm, drīkst izmantot arī vertikālai montāžai kā vertikālas kabeļu trepes iekārtās, kuru elektriskās funkcijas jānodrošina saskaņā ar DIN 4102 12. daļu. Kabeļus var montēt ar tipa 2056 kabeļu apskavu, kuru atļauts izmantot funkciju nodrošināšanai.
-
- Tehniskie dati
-
Tehniskie dati
Attālums starp spraišļiem 300 mm Augstums 60 mm Balstu atstatums 1,5 m 3,1 kN/m Balstu atstatums 2,0 m 2,25 kN/m Balstu atstatums 2,5 m 1,5 kN/m Balstu atstatums 3,0 m 1,1 kN/m Balstu atstatums 3,5 m 0,75 kN/m Balstu atstatums 4,0 m 0,45 kN/m Balstu atstatums 4,5 m 0,3 kN/m Balstu atstatums 5,0 m 0,15 kN/m CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 8,0922 kg CO2e / 1 Metrs Derīgais šķērsgriezums 24800 mm² Derīgais šķērsgriezums 248 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Garums 3000 mm Izmēri 60x500x3000 Izmērs 60x500x3000 Izmērs B 500 mm Krāsa cinks Materiāls Tērauds Metāla biezums 1,5 mm Nerūsējošs tērauds, kodināts nē Platums 500 mm Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa atveres izmērs 16,50 Spraišļa stiprinājums kniedēts no vienas puses Spraišļu izpildījums Caurumots profils Virsma cinkots Tehniskie dati
LG 60 VS tipa kabeļu trepju slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FS
DRL 500 FS 6052509 3 m Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 45 FS
TSG 45 FS 6062033 3 m
Skava starpsienas nostiprināšanai A2
KS KL A2 6062284 30 Gabals
Garenais savienotājs FS
LVG 60 FS 6208840 10 Gabals
Aizsargvāks 60
SKH 60 OR 6222537 40 Pāris
Daudzfunkcionālais savienotājs FS
LMFV 650 FS 6225716 1 Gabals - Lejupielādes
-
Datu lapa LG 650 VS 3 FS / 6208547 , 0.26MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija LG 650 VS 3 FS / 6208547 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija LG 650 VS 3 FS / 6208547 , 0.09MB , pdfREACH Atbilstības deklarācija LG 650 VS 3 FS / 6208547 , 0.12MB , pdfRoHS Atbilstības deklarācija LG 650 VS 3 FS / 6208547 , 0.12MB , pdfProdukta vides deklarācija (EPD) LG 650 VS 3 FS / 6208547 , 1.48MB , pdfMontāžas instrukcija Montāžas instrukcija, kabeļu trepju sistēmas , 6.45MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
