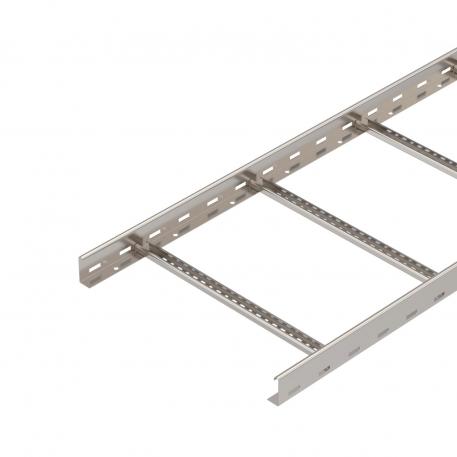

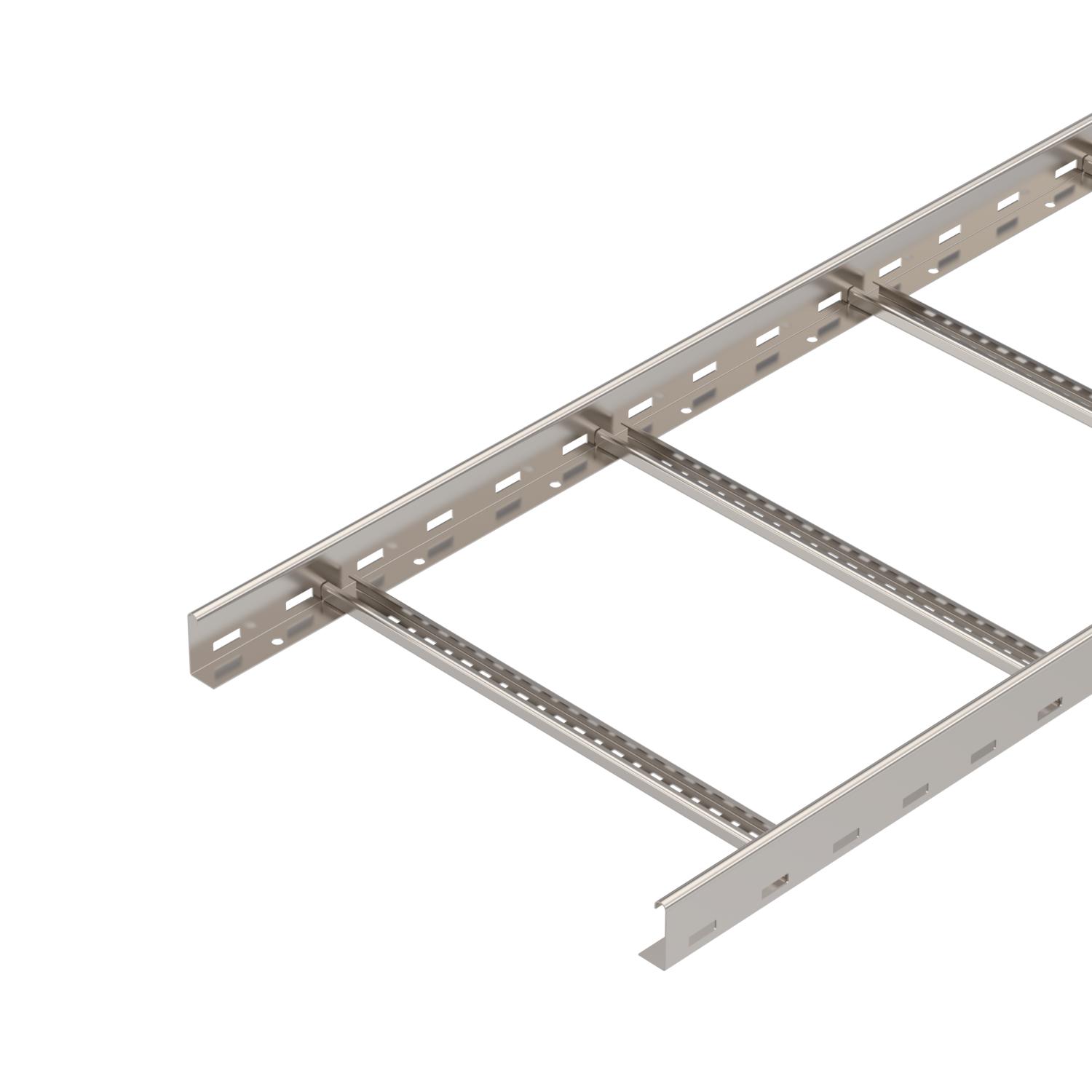

Kabeļu trepes LG 60, 6 m VS A4
Preces Nr. 6101223 | EAN 4012195022121
- Produkta apraksts
-
Produkta aprakstsKabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Kabeļu trepes piegādā salocītā stāvoklī.
Atbilstošo tipa BS-H... piekarapskavu skatiet sadaļā par vertikālo kabeļu trepju sistēmām.
-
- Tehniskie dati
-
Tehniskie dati

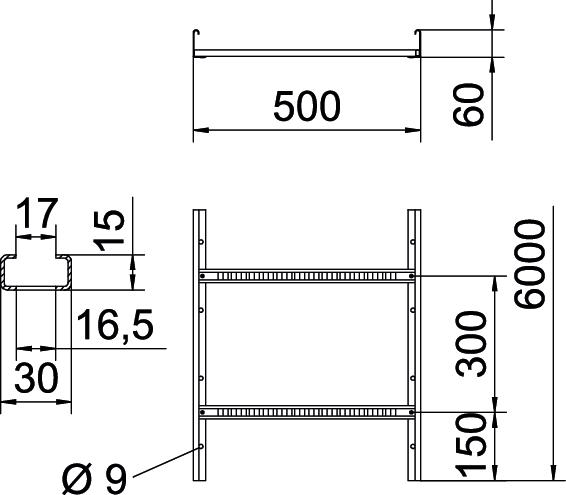

Attālums starp spraišļiem 300 mm Derīgais šķērsgriezums 24800 mm² Derīgais šķērsgriezums 248 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Izmēri 60x500x6000 Izmērs 60x500x6000 Izstrādājuma sērija LG sērija Krāsa tērauda Materiāls Nerūsējošais tērauds 1.4571 Metāla biezums 1,5 mm Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa stiprinājums kniedēts no vienas puses Spraišļu izpildījums Caurumots profils Virsma neizolēts, apstrādāts Izmēri
Augstums 60 mm Garums 6000 mm Izmērs B 500 mm Platums 500 mm Spraišļa atveres izmērs 16,50 Noslodze
Balstu atstatums 1,5 m 3,1 kN/m Balstu atstatums 2,0 m 2,25 kN/m Balstu atstatums 2,5 m 1,5 kN/m Balstu atstatums 3,0 m 1,1 kN/m Balstu atstatums 3,5 m 0,75 kN/m Balstu atstatums 4,0 m 0,45 kN/m Balstu atstatums 4,5 m 0,3 kN/m Balstu atstatums 5,0 m 0,15 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 17,2807 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 17,2807 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
LG 60 VS tipa kabeļu trepju slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar griežamu sviru A4
DRL 500 A4 6052985 3 m
Garenais savienotājs A4
LVG 60 A4 6208835 10 Gabals
Leņķa savienotājs 60 A4
LWVG 60 A4 6208891 10 Gabals
Šarnīru savienojums A4
LGVG 60 A4 6208932 10 Gabals
90° līkums 60 A4
LB 90 650 R3 A4 6225108 1 Gabals
T veida detaļa 60 A4
LT 650 R3 A4 6225276 1 Gabals
Aizsargvāks 60
SKH 60 OR 6222537 40 Pāris
Starpsiena 45 A4
TSG 45 A4 6062028 3 m - Lejupielādes
-
