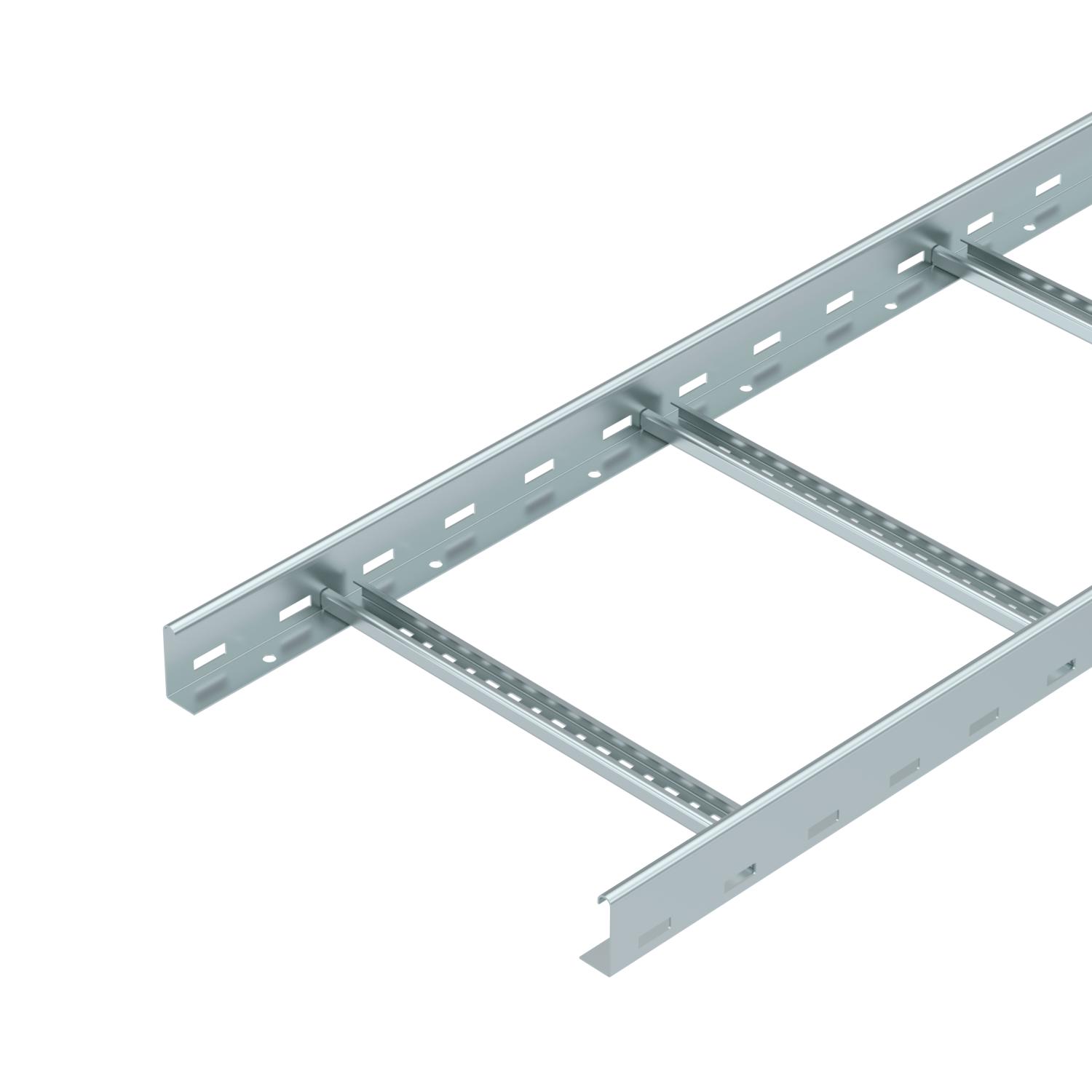

Kabeļu trepes LG 60, 6 m VS FS
Preces Nr. 6208633 | EAN 4012195064299
- Produkta apraksts
-
Produkta aprakstsKabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Kabeļu trepes piegādā salocītā stāvoklī.
Kabeļus var montēt ar atbilstošu tipa 2056 kabeļu apskavu.
Kabeļu trepes, kuru platums ir no 200 mm līdz 400 mm, drīkst izmantot arī vertikālai montāžai kā vertikālas kabeļu trepes iekārtās, kuru elektriskās funkcijas jānodrošina saskaņā ar DIN 4102 12. daļu. Kabeļus var montēt ar tipa 2056 kabeļu apskavu, kuru atļauts izmantot funkciju nodrošināšanai.
-
- Tehniskie dati
-
Tehniskie dati
Attālums starp spraišļiem 300 mm Derīgais šķērsgriezums 19800 mm² Derīgais šķērsgriezums 198 cm² Funkciju nodrošināšana jā Gara laiduma izpildījums nē Izmēri 60x400x6000 Izmērs 60x400x6000 Krāsa cinks Materiāls Tērauds Metāla biezums 1,5 mm Nerūsējošs tērauds, kodināts nē Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa stiprinājums kniedēts no vienas puses Spraišļu izpildījums Caurumots profils Ugunsdrošība Funkcijas nodrošinājums - standartam atbilstoša nesošā konstrukcija Virsma cinkots Izmēri
Augstums 60 mm Garums 6000 mm Izmērs B 400 mm Platums 400 mm Spraišļa atveres izmērs 16,50 Noslodze
Balstu atstatums 1,5 m 3,1 kN/m Balstu atstatums 2,0 m 2,25 kN/m Balstu atstatums 2,5 m 1,5 kN/m Balstu atstatums 3,0 m 1,1 kN/m Balstu atstatums 3,5 m 0,75 kN/m Balstu atstatums 4,0 m 0,45 kN/m Balstu atstatums 4,5 m 0,3 kN/m Balstu atstatums 5,0 m 0,15 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 7,5066 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 7,5066 kg CO₂e Declared Unit (LCA) Metrs Declared Unit Quantity (LCA) 1 Tehniskie dati
LG 60 VS tipa kabeļu trepju slodzes diagramma
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FS
DRL 400 FS 6052401 3 m
Garenais savienotājs FS
LVG 60 FS 6208840 10 Gabals
Leņķa savienotājs 60 FS
LWVG 60 FS 6208895 10 Gabals
Šarnīrsavienojums FS
LGVG 60 FS 6208941 10 Gabals
Daudzfunkcionālais savienotājs FS
LMFV 640 FS 6225714 1 Gabals
90° līkums 60 FS
LB 90 640 R3 FS 6225046 1 Gabals
T veida detaļa 60 FS
LT 640 R3 FS 6225214 1 Gabals
Montāžas/atzarojuma detaļa 60 FS
LAA 640 R3 FS 6225854 1 Gabals
Šarnīra līkuma elements 60 FS
LGBE 640 FS 6225454 1 Gabals
Aizsargvāks 60
SKH 60 OR 6222537 40 Pāris
Savienošanas detaļa FS
LAS 60 FS 6221351 10 Gabals
Starpsiena 45 FS
TSG 45 FS 6062033 3 m
Stūra plāksne FS
LEB 25 FS 6221203 1 Gabals
Stūra plāksne FS
LEB 50 FS 6221246 1 Gabals - Lejupielādes
-
Datu lapa LG 640 VS 6 FS / 6208633 , 0.25MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija LG 640 VS 6 FS / 6208633 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija LG 640 VS 6 FS / 6208633 , 0.09MB , pdfREACH Atbilstības deklarācija LG 640 VS 6 FS / 6208633 , 0.12MB , pdfRoHS Atbilstības deklarācija LG 640 VS 6 FS / 6208633 , 0.12MB , pdfProdukta vides deklarācija (EPD) LG 640 VS 6 FS / 6208633 , 2.03MB , pdfMontāžas instrukcija Montāžas instrukcija, kabeļu trepju sistēmas , 6.45MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
