PV surge arrester 1,100 V 3 | IP20
morepic-1 morepic-2

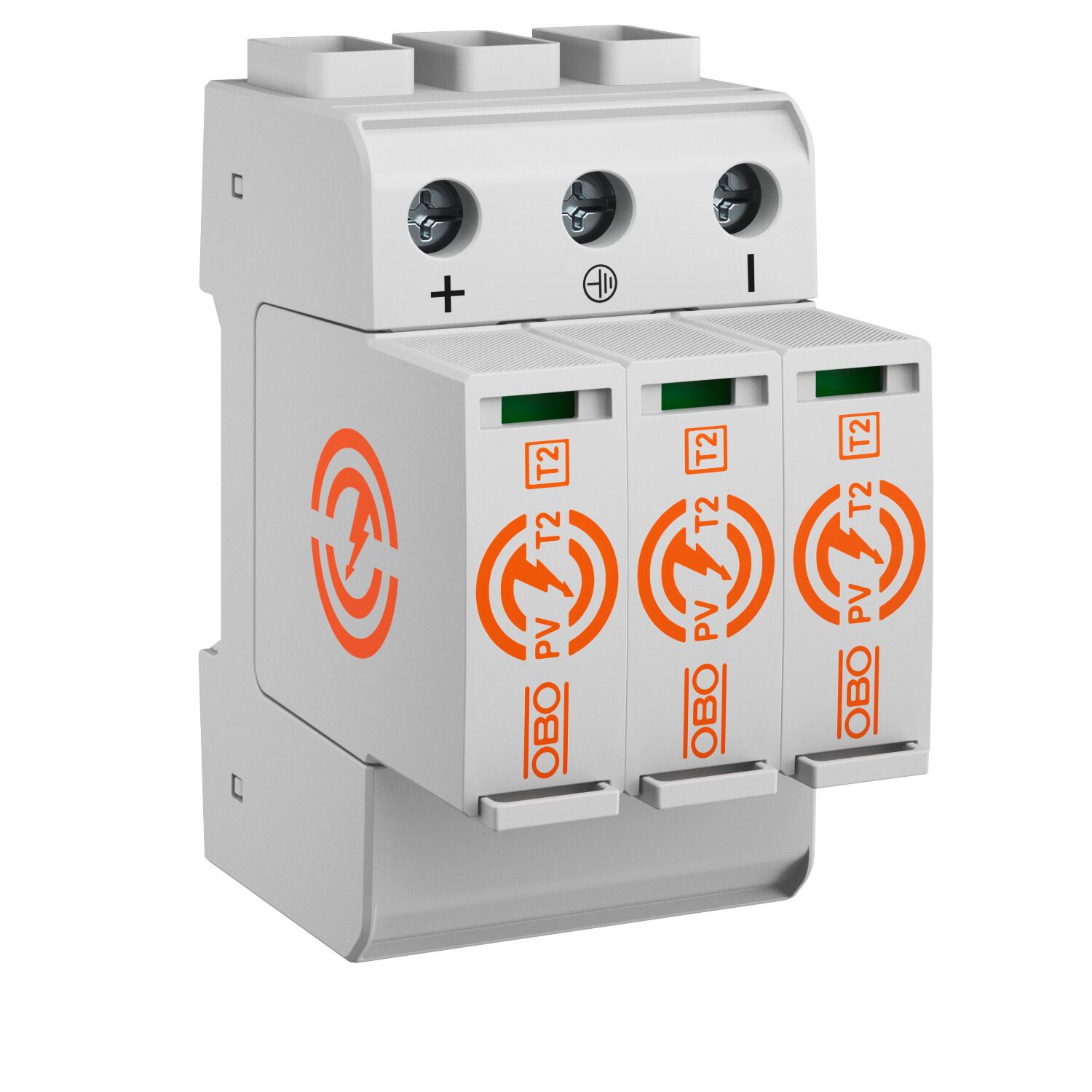

PV surge arrester 1,100 V

Preces Nr. 5094286 | EAN 4012197504052

3
IP20
Produkta apraksts
Produkta apraksts
Surge arrester, type 2 for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • 5 gadu garantija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • No tipa 1 un tipa 2 kombinēta aizsargierīce
  • Pāreja no LPZ 0 līdz 2
  • Installation electrotechnical expertise
Tehniskie dati

Tehniskie dati

Aizsardzības veids IP20
Atbildes laiks <25 ns
Augstākais ilgtermiņa spriegums DC 1100 V

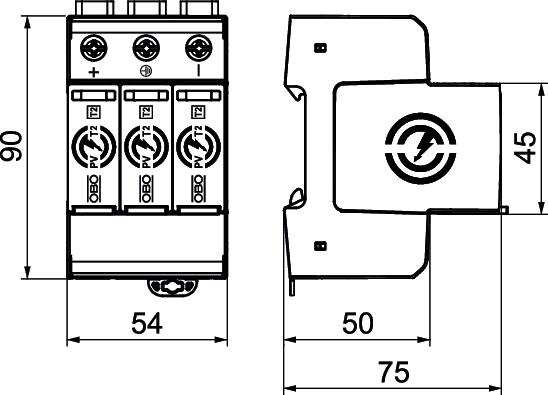

Augstums 95 mm
Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 4 AWG
Elastīgo vadu šķērsgriezums (smalkās stieples) min. 2,5 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) min. 16 AWG
FM kontakti Pārslēgs
Gaisa mitrums maks. 95 %
Gaisa mitrums min. 5 %
Garums 75 mm
Griezes moments 4,5 Nm
Ierīces signalizācija optisks
Integrēta aizsardzība pie ieejas nē
Izmantošanas temperatūras diapazons maks. 85 °C
Izmantošanas temperatūras diapazons min. -40 °C
Izmērs 1100V DC
Izpildījums 3 polu, PV sistēmām
Komutācijas jauda AC 250 V; 1,0 A / 125 V; 1,0 A
Komutācijas jauda DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
LPZ 0→2
Maks. PV spriegums 1100 V
Maksimālā impulsu strāva novadītājā (8/20 μs) 40 kA
Montāžas veids Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs) 20 kA
Piemērots lietošanai ārpus telpām nē
Platums 54 mm
Polu izpildījums 3
Polu skaits 3
SPD atb. EN 61643-11 Tips 2
SPD atb. IEC 61643-1 II klase
Tīkla tips DC
Tīkla tips TN nē
Tīkla tips TN-C nē
Tīkla tips TN-C-S nē
Tīkla tips TN-S nē
Tīkla tips TT nē
Tīkla tips, cits nē
Tīkla tips, DC jā
Tīkla tips, IT nē
Tipa 2 pārbaudes klase jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 16 AWG
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm²
Visi tipi

Visi tipi

Tips Polu izpildījums Aizsardzības veids Preces Nr. Daudzums mazākā pārd. vien.
PV-T2-1100 3 IP20 5094286
1 Gabals
PV-T2+FS-1100 3 IP20 5094294
1 Gabals
Lejupielādes

Lejupielāde

ES Atbilstības deklarācija PV-T2-1100 / 5094286 , 0.10MB , pdf
