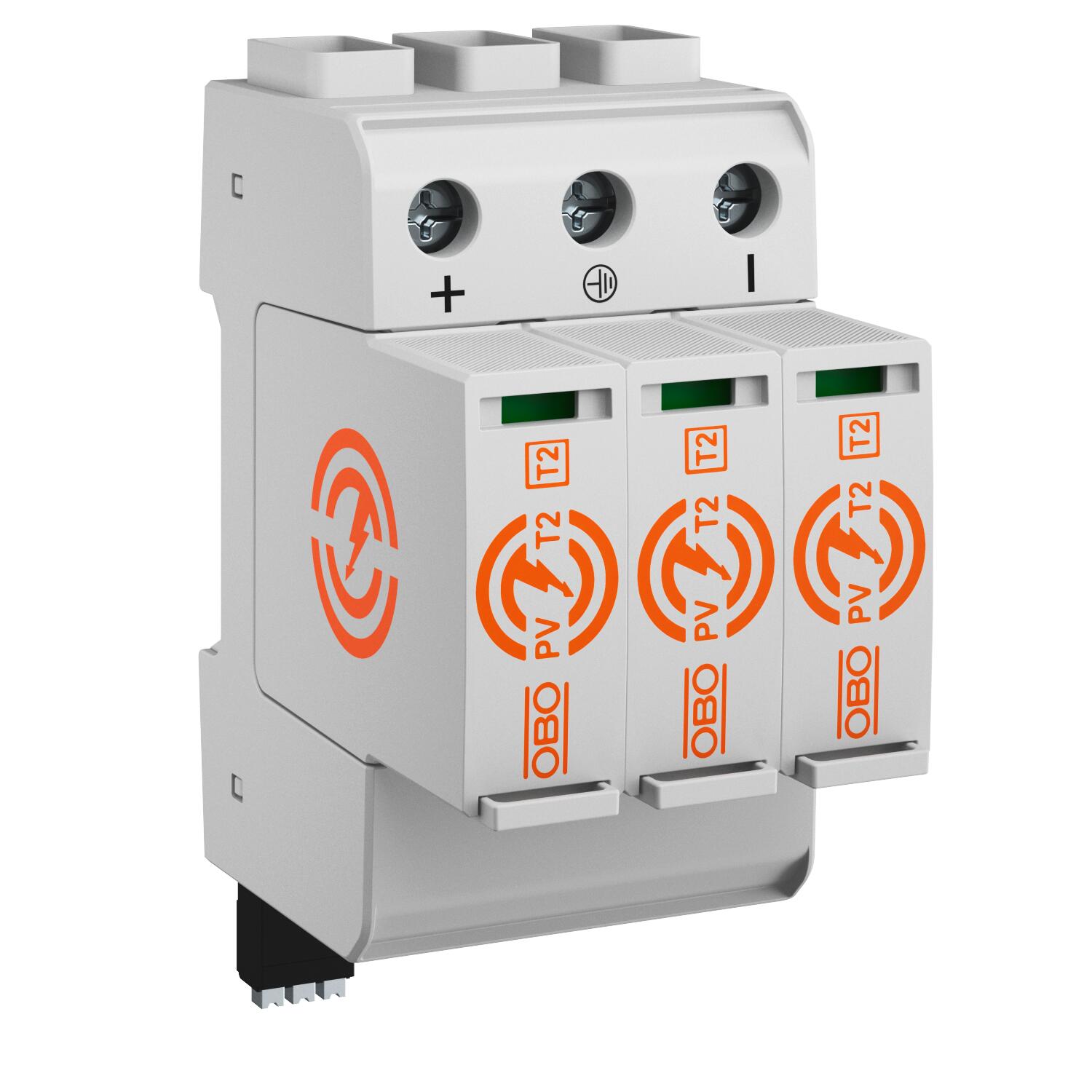

PV surge arrester 1,100 V with remote signalling
Preces Nr. 5094294 | EAN 4012197504076
- Produkta apraksts
-
Produkta aprakstsSurge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover
-
- Tehniskie dati
-
Tehniskie dati

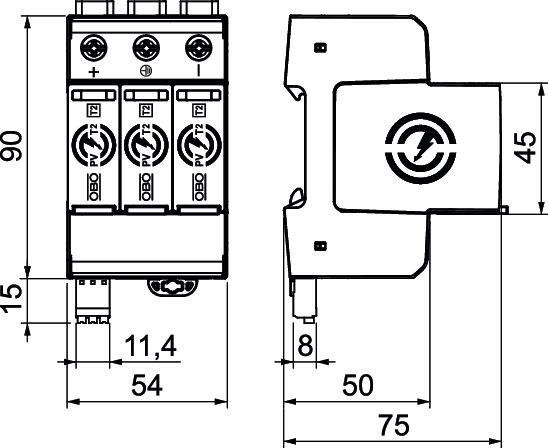

Aizsardzības veids IP20 Atbildes laiks <25 ns Augstākais ilgtermiņa spriegums DC 1100 V Augstums 110 mm Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 4 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 16 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 2,5 mm² FM kontakti Pārslēgs Gaisa mitrums maks. 95 % Gaisa mitrums min. 5 % Garums 75 mm Griezes moments 4,5 Nm Ierīces signalizācija optisks Integrēta aizsardzība pie ieejas nē Izmantošanas temperatūras diapazons maks. 85 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 1100V DC Izpildījums 3 polu, PV sistēmām Komutācijas jauda AC 250 V; 1,0 A / 125 V; 1,0 A Komutācijas jauda DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A LPZ 0→2 Maks. PV spriegums 1100 V Maksimālā impulsu strāva novadītājā (8/20 μs) 40 kA Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 20 kA Piemērots lietošanai ārpus telpām nē Pieslēguma diametrs, FM skavas maks. 1,5 mm² Pieslēguma diametrs, FM skavas maks. 16 AWG Pieslēguma diametrs, FM skavas min. 0,25 mm² Pieslēguma diametrs, FM skavas min. 23 AWG Platums 54 mm Polu izpildījums 3 Polu skaits 3 SPD atb. EN 61643-11 Tips 2 SPD atb. IEC 61643-1 II klase Tīkla tips DC Tīkla tips TN nē Tīkla tips TN-C nē Tīkla tips TN-C-S nē Tīkla tips TN-S nē Tīkla tips TT nē Tīkla tips, cits nē Tīkla tips, DC jā Tīkla tips, IT nē Tipa 2 pārbaudes klase jā Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 16 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm² - Visi tipi
- Lejupielādes
-
Datu lapa PV-T2+FS-1100 / 5094294 , 0.28MB , pdfES Atbilstības deklarācija PV-T2+FS-1100 / 5094294 , 0.10MB , pdfMontāžas instrukcija PV SurgeController PV-T2 , 0.58MB , pdfŠim produktam nav pieejami preču apraksti
