Sienas un profila atbalsta roka AWG 15 FT
Preces Nr. 6420608 | EAN 4012196662531
- Produkta apraksts
-

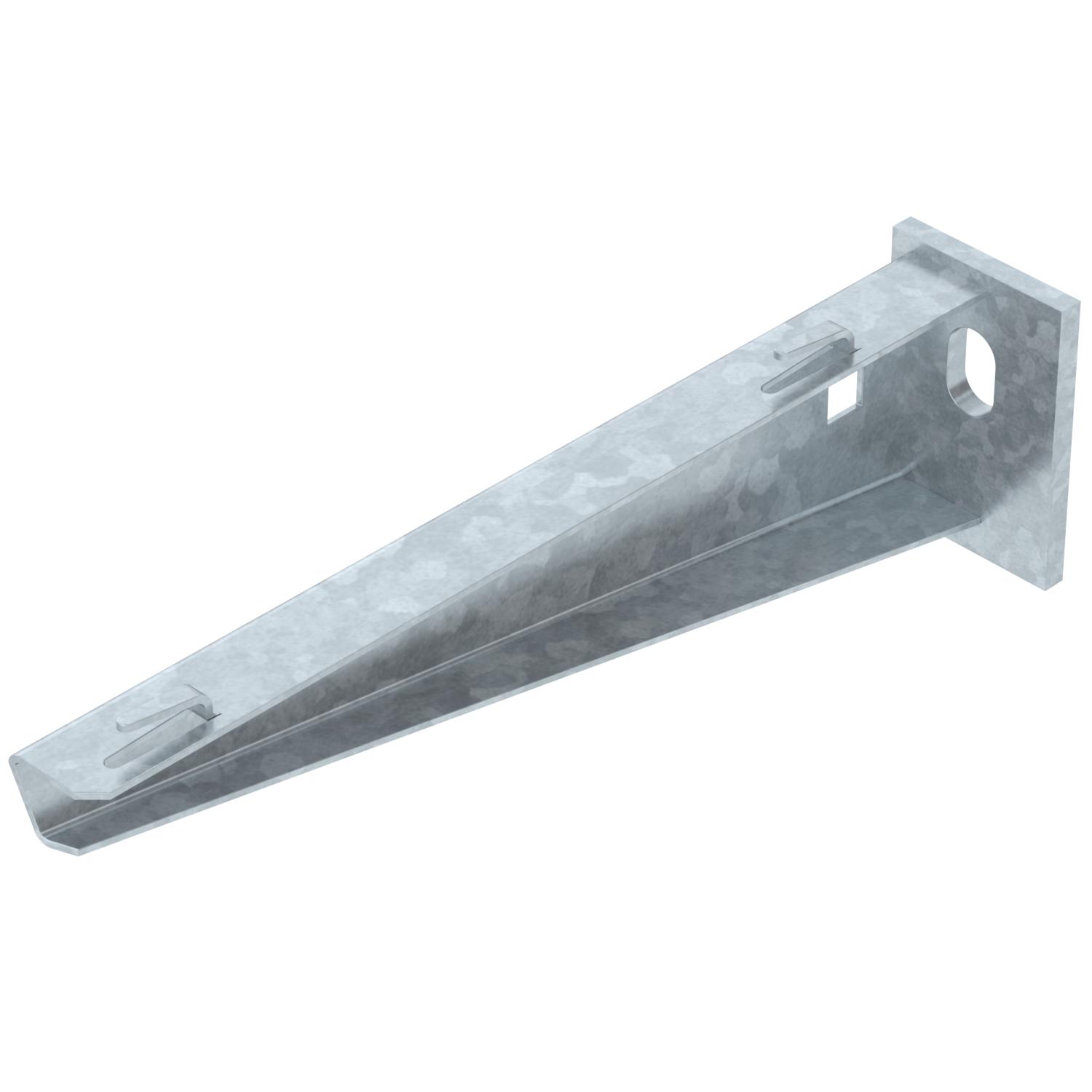

Produkta aprakstsVieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni sietveida reņu nostiprināšanai bez skrūvēm.
Atbalsta rokas nostiprināšana ar sešstūra galvas skrūvi pie U-veida profila, sākot ar 400 mm platumu, izbīdot to cauri abām profila malām. Šim nolūkam izmantojiet atbilstošus distances elementus.
-
- Tehniskie dati
-
Tehniskie dati
Cauruma diametrs 11 mm F, izteikts kN 1,5 kN Funkciju nodrošināšana nē Izmērs B210mm Izpildījums Sienas un statņa balstenis Izstrādājuma sērija AW 15 sērija Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē platumam maks. 200 mm platumam min. 200 ROHS atbilstība jā Virsma karsti cinkots Izmēri

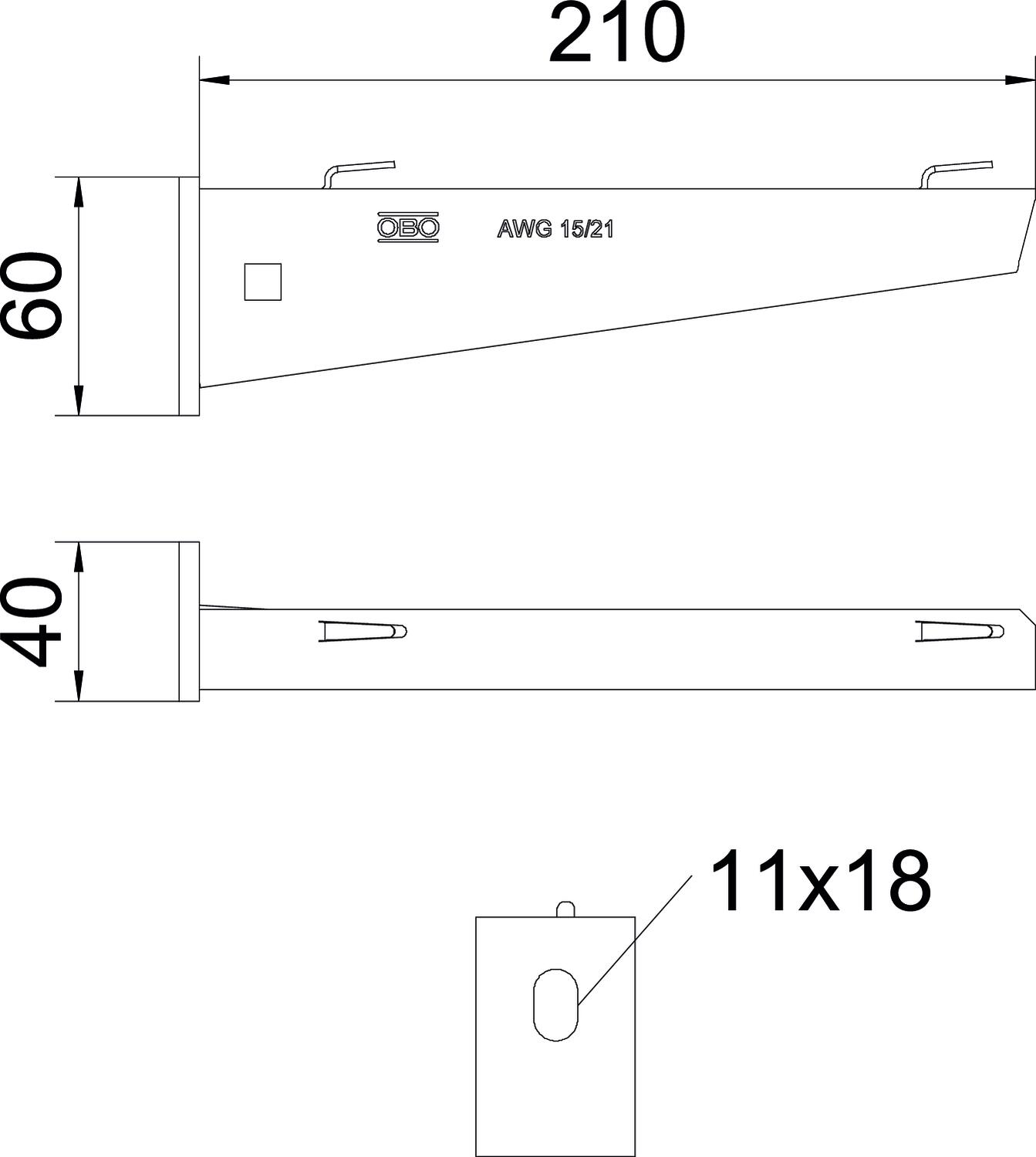

Augstums 60 mm Garums 40 mm Izmērs A 40 mm Izmērs B 210 mm Izmērs H 60 mm Platums 210 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,5856 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 0,5856 kg CO₂e Declared Unit Gabals Declared Unit Quantity 1 Tehniskie dati
AW G 15 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Balsteņa garums mm
-
