Sienas un profila atbalsta roka AWG 15 FT
Preces Nr. 6420612 | EAN 4012196662654
- Produkta apraksts
-

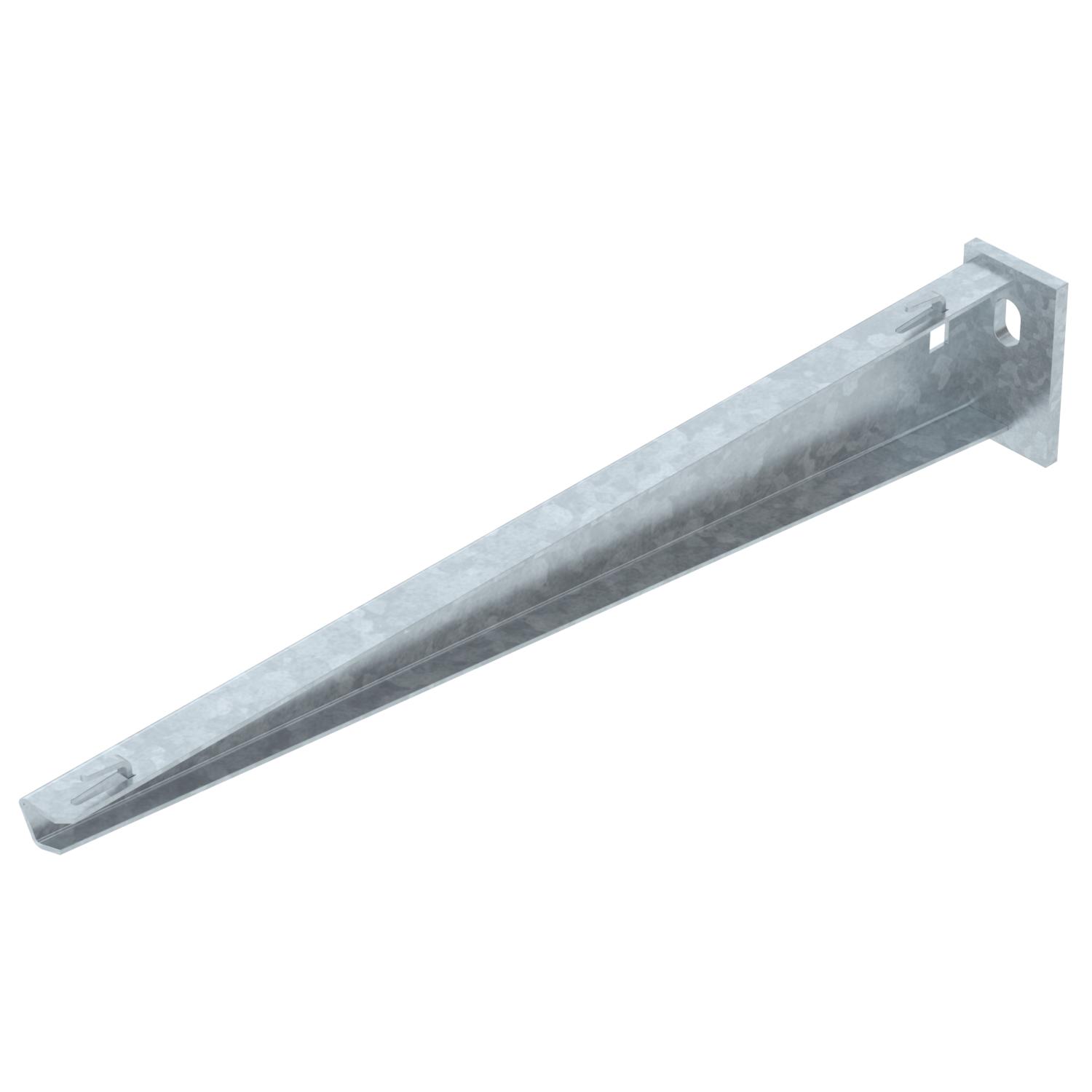

Produkta aprakstsVieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni sietveida reņu nostiprināšanai bez skrūvēm.
Atbalsta rokas nostiprināšana ar sešstūra galvas skrūvi pie U-veida profila, sākot ar 400 mm platumu, izbīdot to cauri abām profila malām. Šim nolūkam izmantojiet atbilstošus distances elementus.
-
- Tehniskie dati
-
Tehniskie dati
Cauruma diametrs 11 mm F, izteikts kN 1,5 kN Funkciju nodrošināšana nē Izmērs B410mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē platumam maks. 400 mm platumam min. 400 Virsma karsti cinkots Izmēri

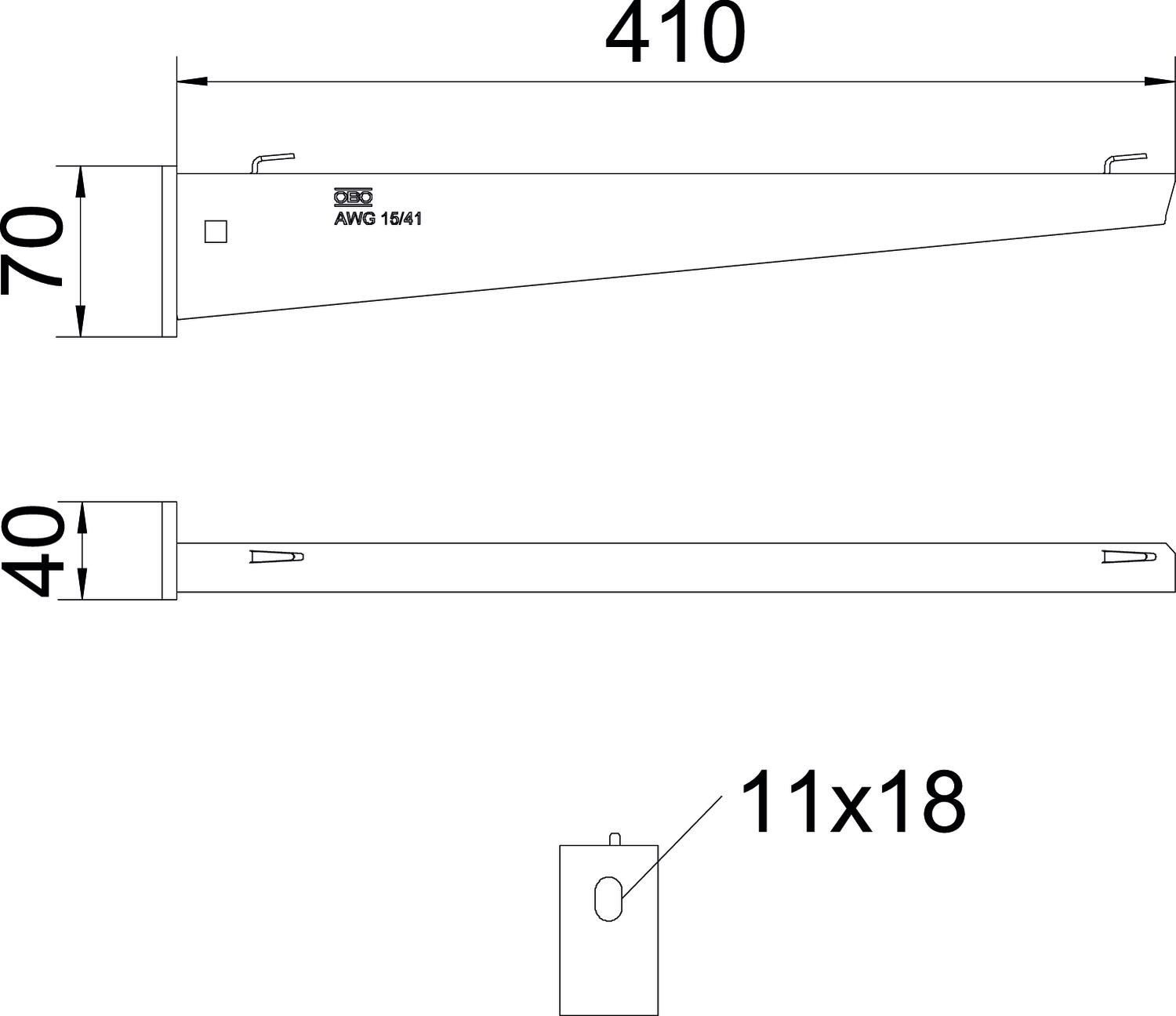

Augstums 70 mm Garums 40 mm Izmērs A 40 mm Izmērs B 410 mm Izmērs H 70 mm Platums 410 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,3602 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 1,3602 kg CO₂e Declared Unit (LCA) Gabals Declared Unit Quantity (LCA) 1 Tehniskie dati
AW G 15 tipa balstena slodzes diagramma
