Sietveida rene GR-Magic® 55 G 3000 | 300 | 55 | 4,8 | 129 | jā

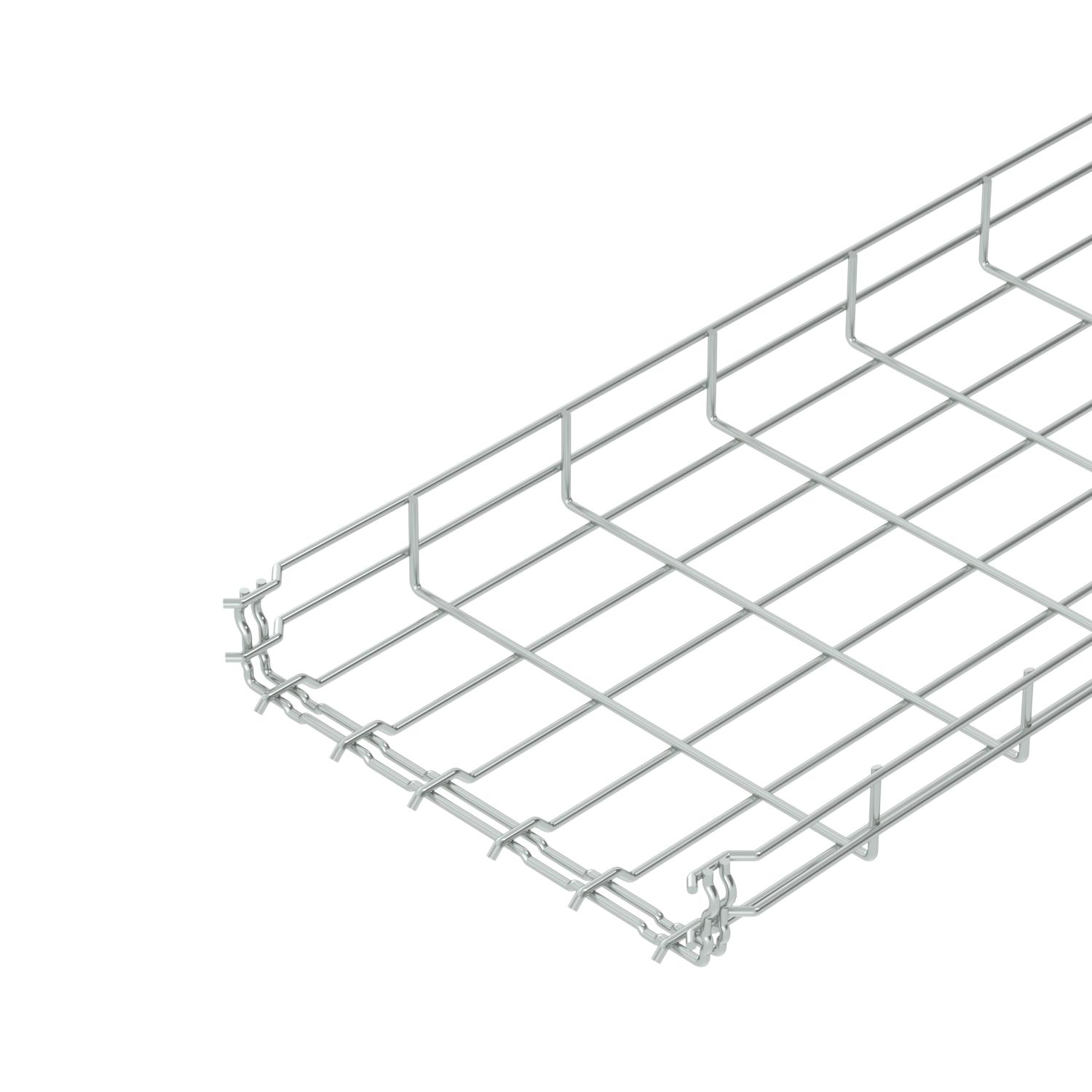

Sietveida rene GR-Magic® 55 G

Preces Nr. 6001448 | EAN 4012196858675

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	55 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana

Produkta apraksts

Produkta apraksts

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Precīzus datus par UL klasifikāciju var apskatīt attiecīgajā sertifikātā.

Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 55/50 = 20 x 100 mm).

Sertificēts attiecībā uz funkciju nodrošināšanu saskaņā ar DIN 4102 12. daļu (tips: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, montāžas izpildījums un parametri atbilstoši derīgam pārbaudes sertifikātam).

Sertificēts attiecībā uz montāžu virs ugunsdrošiem piekārtajiem griestiem (tips: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, ugunsslodze 30 minūtes, montāžas izpildījums un parametri atbilstoši atzinumiem par ugunsdrošību).

Tehniskie dati

Tehniskie dati

Derīgais šķērsgriezums	129 cm²
Derīgais šķērsgriezums	12900 mm²
Funkciju nodrošināšana	jā
Gara laiduma izpildījums	nē
Integrēta starpsiena	bez
Izmērs	55x300x3000
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Materiāls	Tērauds

Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Profila forma	U forma
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	4,8 mm
Ugunsdrošība	Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas, Izmantošana ugunsdrošības segās
Virsma	galvaniski cinkota

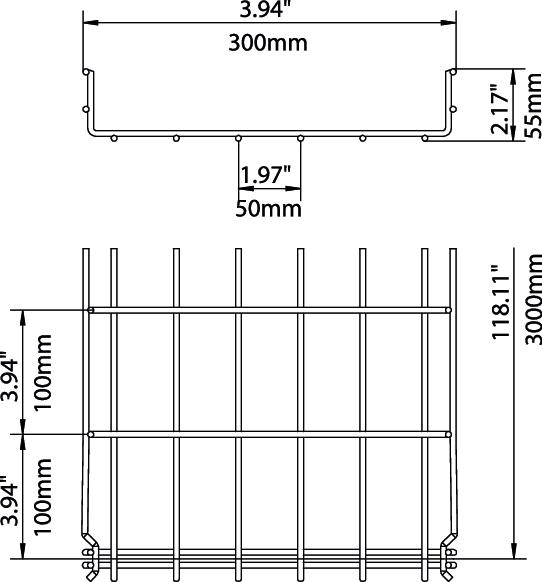

Izmēri

Augstums	2,17 in
Augstums	55 mm
Garums	3000 mm
Izmērs B	300 mm

Izmērs H	58 mm
Platums	300 mm
Platums	11,81 in

Noslodze

Balstu atstatums 1,0 m	0,7 kN/m
Balstu atstatums 1,5 m	0,5 kN/m

Balstu atstatums 2,0 m	0,25 kN/m
Balstu atstatums 2,5 m	0,2 kN/m

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	3,5764 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	3,5764 kg CO₂e

Declared Unit (LCA)	Metrs
Declared Unit Quantity (LCA)	1

Tehniskie dati

GRM 55 tipa GR-Magic sietveida renes slodzes diagramma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	jā	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	jā	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	jā	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	jā	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	jā	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	jā	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	nē	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nē	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nē	6001454	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

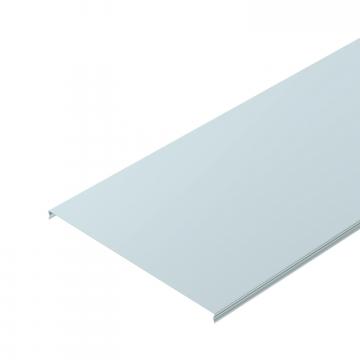

Vāks sietveida renei, klikšķināms FS	DGRR 300 FS	6001848	m	3 m
Stūra savienotājs G	GEV 36 G	6016715	Gabals	20 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starpsiena 45 FS	TSG 45 FS	6062033	m	3 m
Fiksators starpsienas nostiprināšanai	KS GR A2	6062282	Gabals	30 Gabals
Kabeļu atzarojuma plāksne FS	KAB GR FS	6220139	Gabals	10 Gabals
