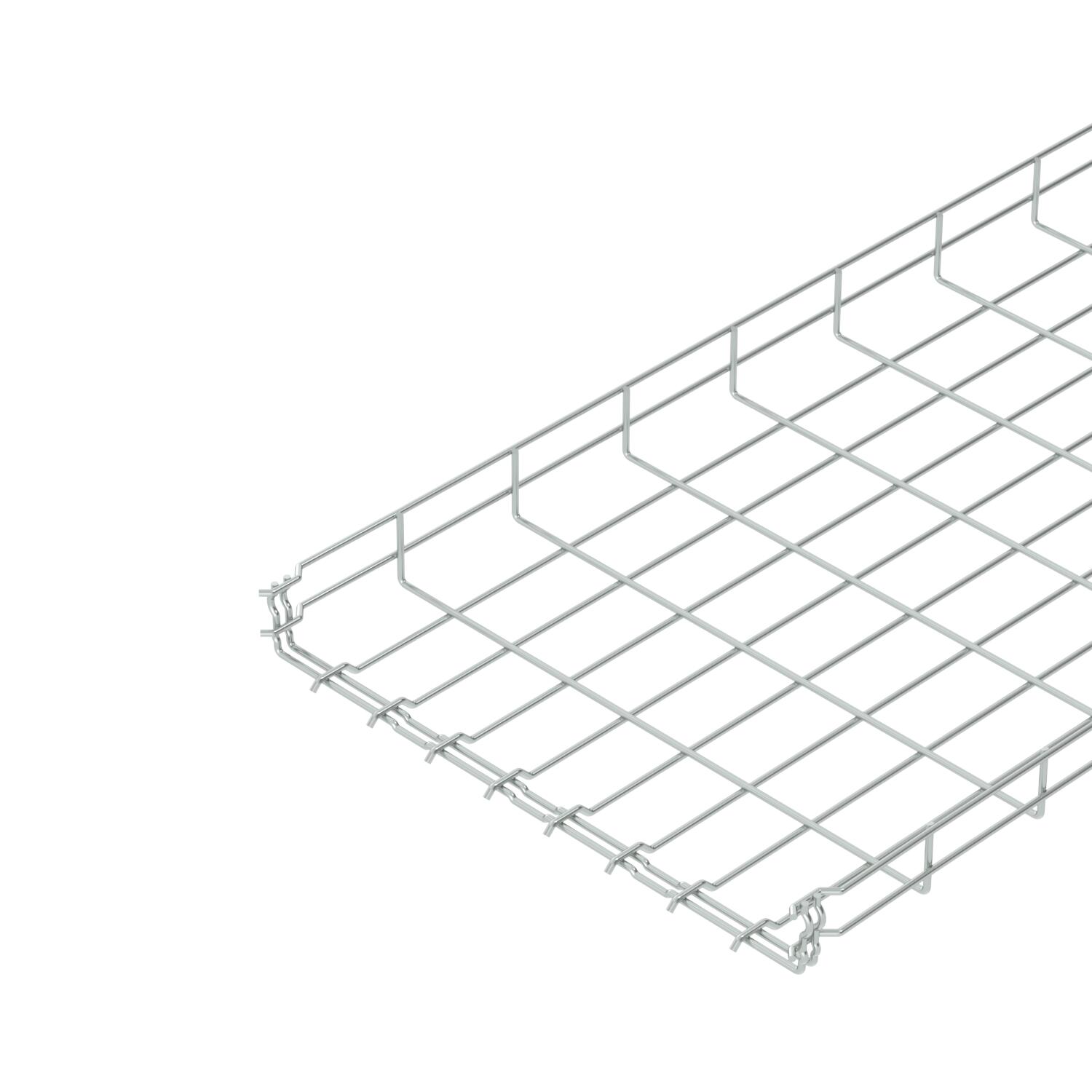

Sietveida rene GR-Magic® 55 G
Preces Nr. 6001451 | EAN 4012196018185
- Produkta apraksts
-
Produkta aprakstsSietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Precīzus datus par UL klasifikāciju var apskatīt attiecīgajā sertifikātā.

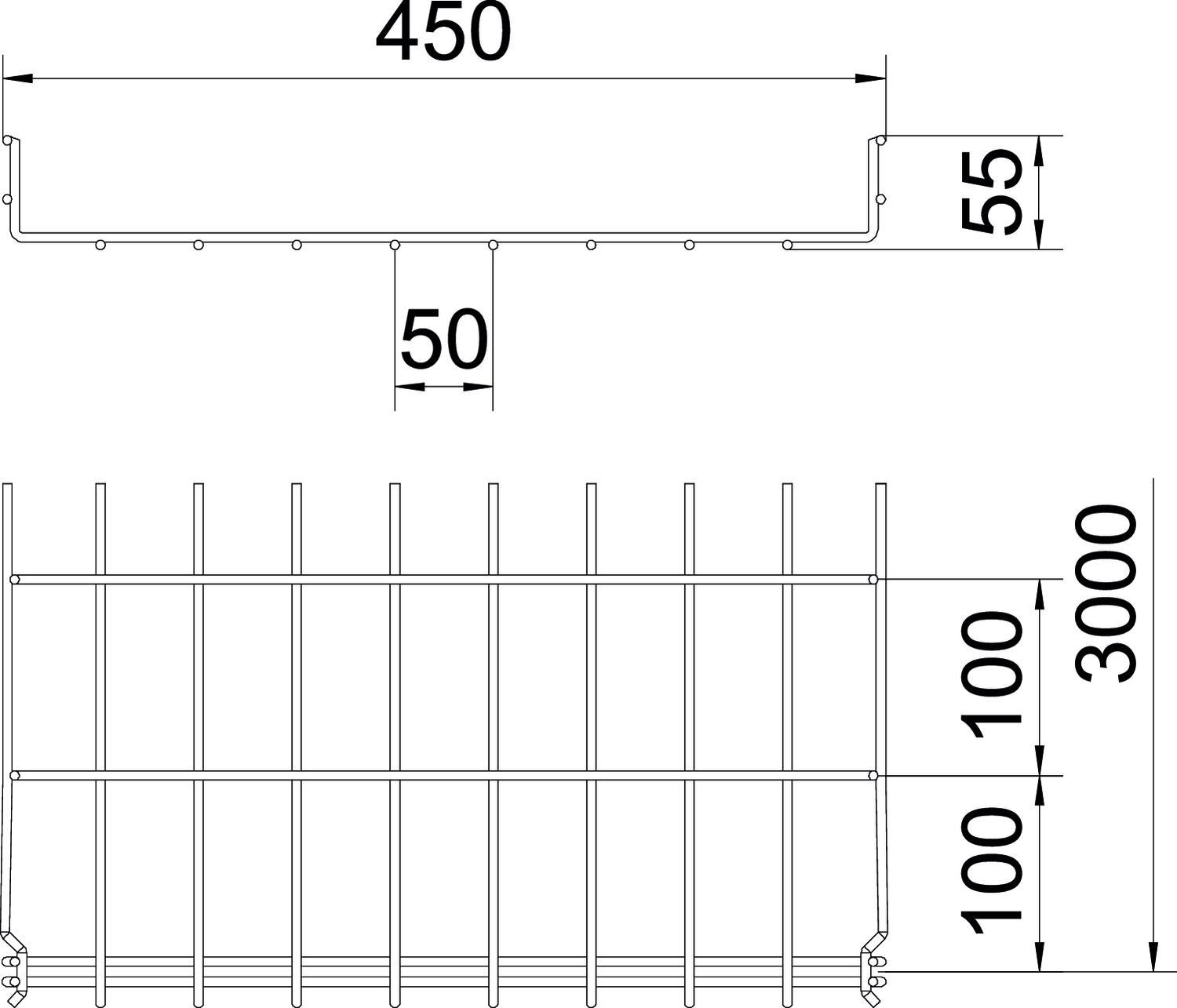

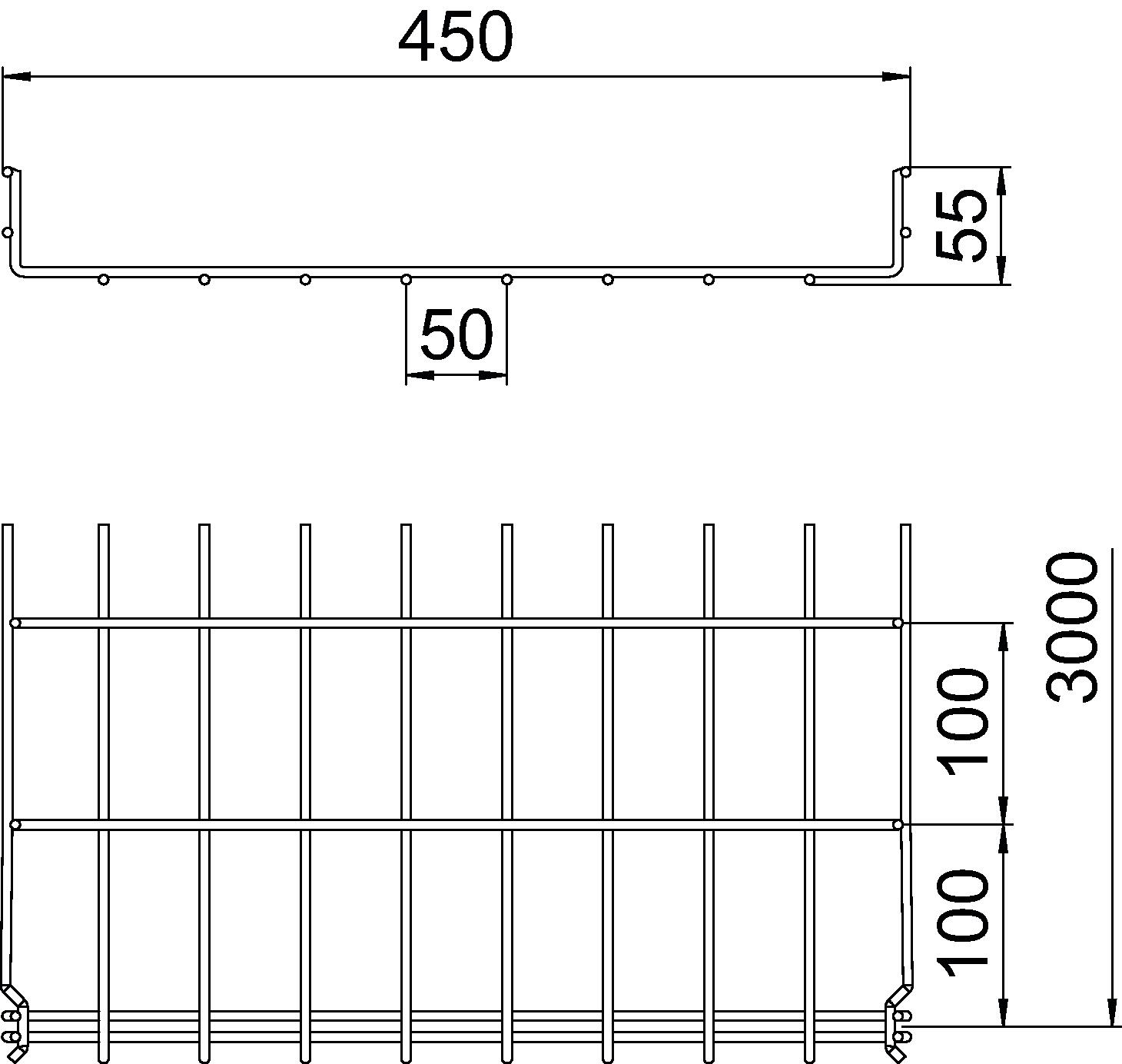

Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 55/50 = 20 x 100 mm).
Sertificēts attiecībā uz funkciju nodrošināšanu saskaņā ar DIN 4102 12. daļu (tips: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, montāžas izpildījums un parametri atbilstoši derīgam pārbaudes sertifikātam).
Sertificēts attiecībā uz montāžu virs ugunsdrošiem piekārtajiem griestiem (tips: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, ugunsslodze 30 minūtes, montāžas izpildījums un parametri atbilstoši atzinumiem par ugunsdrošību).
-
- Tehniskie dati
-
Izmēri
Augstums 2,17 in Augstums 55 mm Balstu atstatums 1,0 m 0,9 kN/m Balstu atstatums 1,5 m 0,6 kN/m Balstu atstatums 2,0 m 0,3 kN/m Balstu atstatums 2,5 m 0,25 kN/m CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 4,4616 kg CO2e / 1 Metrs Derīgais šķērsgriezums 195 cm² Derīgais šķērsgriezums 19500 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Garums 3000 mm Integrēta starpsiena bez Izmērs 55x450x3000 Izmērs B 450 mm Izmērs H 58 mm Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Krāsa cinks Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Platums 450 mm Platums 17,72 in Profila forma U forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 4,8 mm Virsma galvaniski cinkota Tehniskie dati
GRM 55 tipa GR-Magic sietveida renes slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Stūra savienotājs G
GEV 36 G 6016715 20 Gabals - Lejupielādes
-
