Trapeces veida stiprinājums FS
Preces Nr. 6357506 | EAN 4012195523666
- Produkta apraksts
-

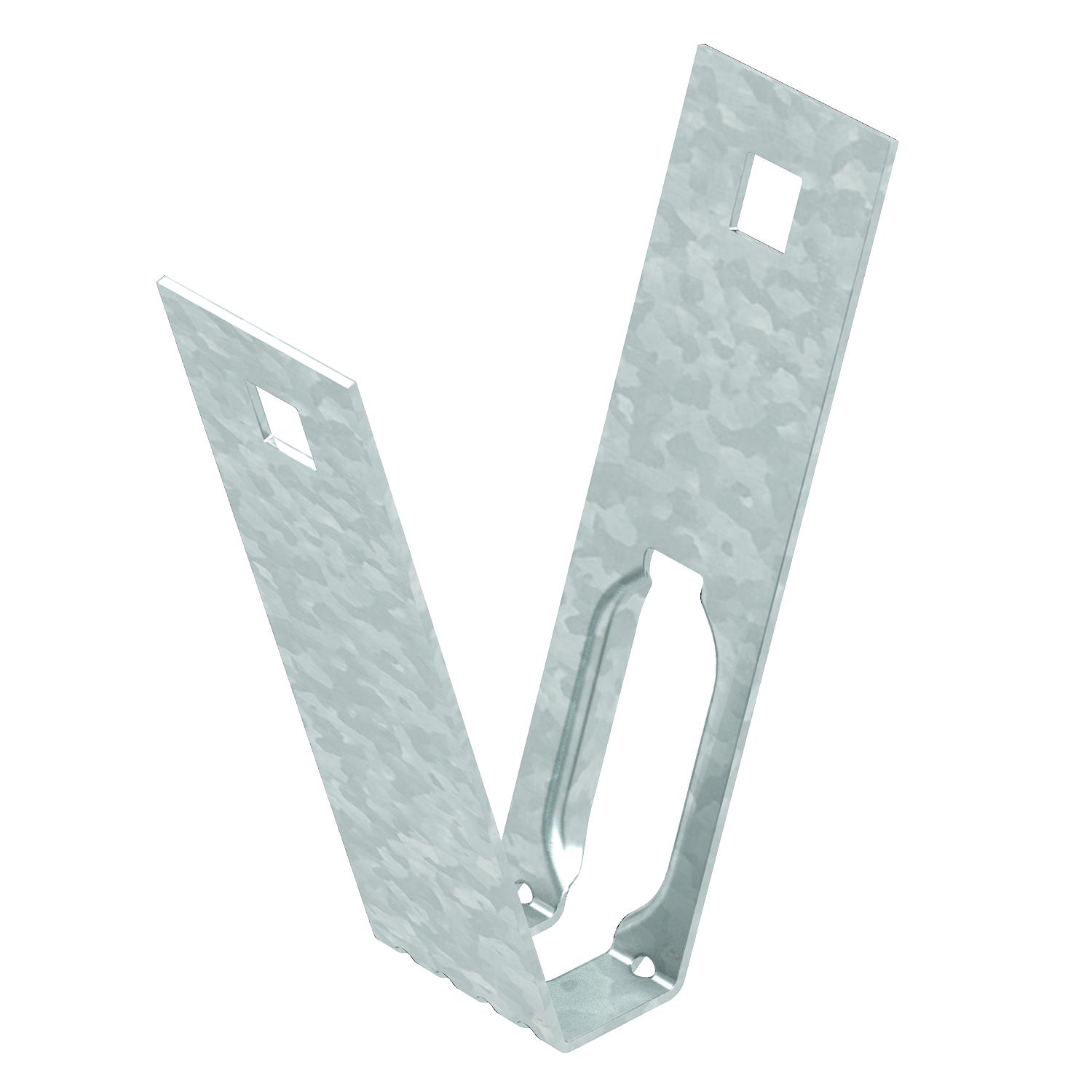

Produkta aprakstsTrapeces veida stiprinājums kabeļu nesošo sistēmu montāžai pie standarta trapecveida griestiem.
Izmantojot paredzētos urbumus, pie trapeces profila platuma līdz apm. 80 mm var uzmontēt trapeces veida stiprinājumu. Stiprināšana notiek ar TPB/R tipa sprūdu vai SKS 10x110 tipa sešstūra skrūvi.
Svarīgi: jāņem vērā trapecveida lokšņu griestu statika!
-
- Tehniskie dati
-
Tehniskie dati
Ar eņģēm nē Augstums 116 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,2302 kg CO2e / 1 Gabals F, izteikts kN 0,8 kN Funkciju nodrošināšana nē Garums 36 mm Izmērs 100x116 Krāsa cinks Materiāla biezums 1,5 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Piemērots metriskajam vītņstienim 10 Platums 100 mm Regulējams jā Virsma cinkots - Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Trapeces veida stiprinājuma sprūds FS
TPB R FS 6357536 20 Gabals - Lejupielādes
-
Datu lapa TPB 100 FS / 6357506 , 0.17MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija TPB 100 FS / 6357506 , 0.12MB , pdfREACH Atbilstības deklarācija TPB 100 FS / 6357506 , 0.12MB , pdfRoHS Atbilstības deklarācija TPB 100 FS / 6357506 , 0.12MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 2.02MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdfMontāžas instrukcija Universālās sistēmas montāžas instrukcija , 2.07MB , pdf
