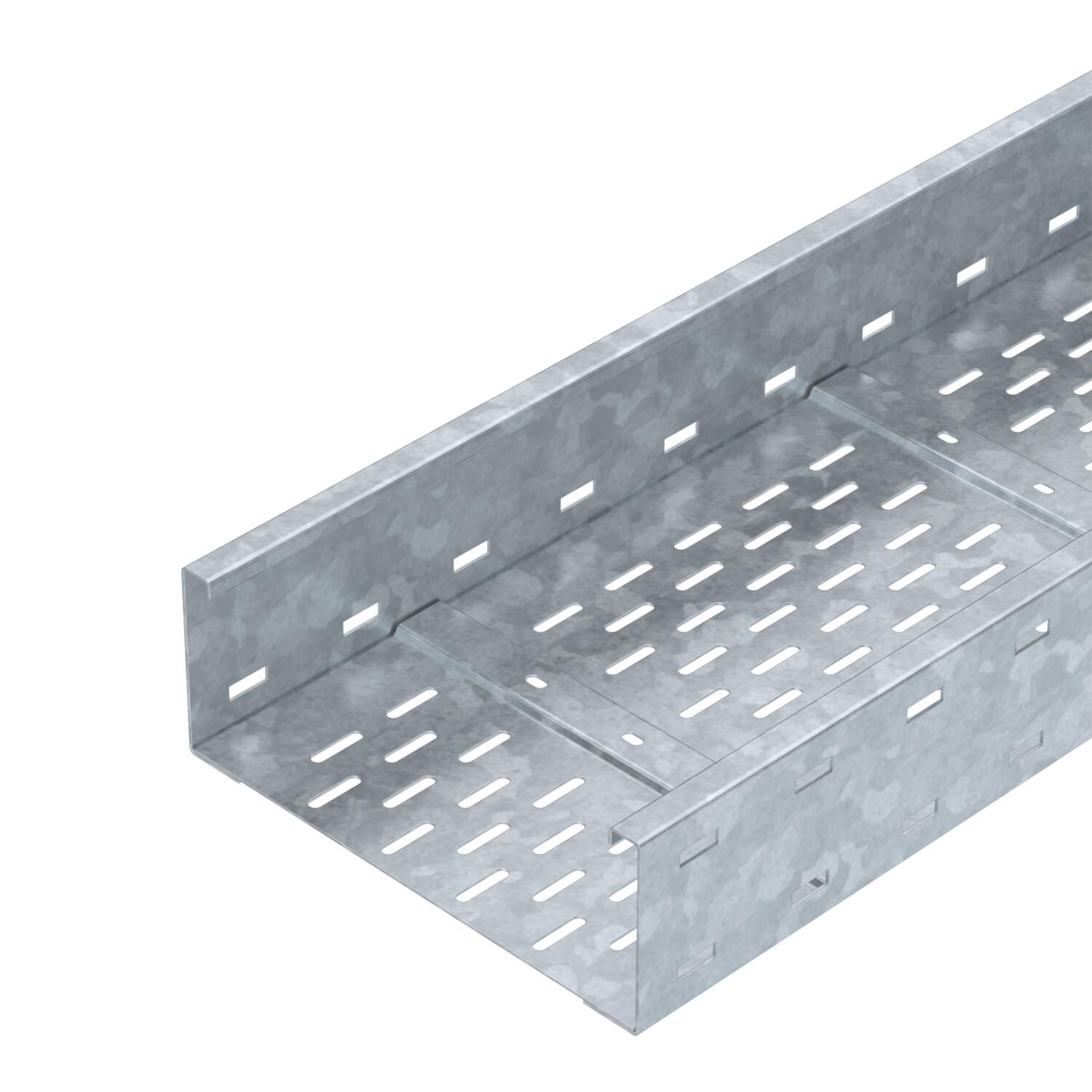

Gara laiduma kabeļu rene WKSG 110 FT
Preces Nr. 6098145 | EAN 4012196370030
- Produkta apraksts
-
Produkta aprakstsGara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati

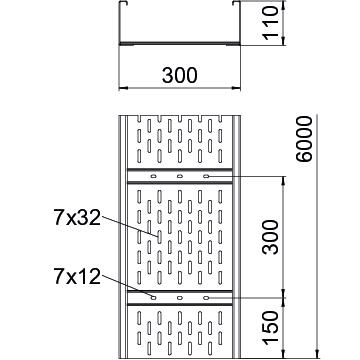

Derīgais šķērsgriezums 30500 mm² Derīgais šķērsgriezums 305 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Grīdā izveidotas atveres montāžas vajadzībām jā Izmēri 110 x 300 Izmērs 110x300x6000 Izstrādājuma sērija WKSG sērija Kabeļu nesošās sistēmas savienotāju veids skrūvēts Krāsa cinks Lietderīgais garums 6000 mm Loksnes biezums 2 mm Magnētiskā ekranējuma efektivitāte ar vāku 50 dB Magnētiskā ekranējuma efektivitāte bez vāka 20 dB Materiāls Tērauds Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Sānu caurumi jā Savienotāja izpildījums bez savienotāja Virsma karsti cinkots Izmēri
Augstums 110 mm Garums 6000 mm Izmērs B 300 mm Izmērs L 6000 mm Platums 300 mm Noslodze
Balstu atstatums 3,0 m 2,5 kN/m Balstu atstatums 3,5 m 2,01 kN/m Balstu atstatums 4,0 m 1,6 kN/m Balstu atstatums 4,5 m 1,32 kN/m Balstu atstatums 5,0 m 1,1 kN/m Balstu atstatums 6,0 m 0,75 kN/m Balstu atstatums 7,0 m 0,45 kN/m Balstu atstatums 8,0 m 0,2 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 18,4529 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 18,4529 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni DD
WDRL 1116 30 DD 6227604 3 m
Garenais savienotājs FT
WRVL 110 FT 6091180 2 Gabals
Salaiduma līste DD
SSLB 300 DD 7070318 20 Gabals
Šarnīru savienojums FT
WRGV 110 FT 6091334 2 Gabals
90° līkums 110 FT
WRB 90 130 FT 6098348 1 Gabals
Montāžas/atzarojuma detaļa 110 FT
WRAA 130 FT 6098449 1 Gabals
Stūru savienojuma elements 110 FT
WEAS 110 FT 6098479 1 Gabals
Starpsiena 85 DD
TSG 85 DD 6062331 3 m - Lejupielādes
-
