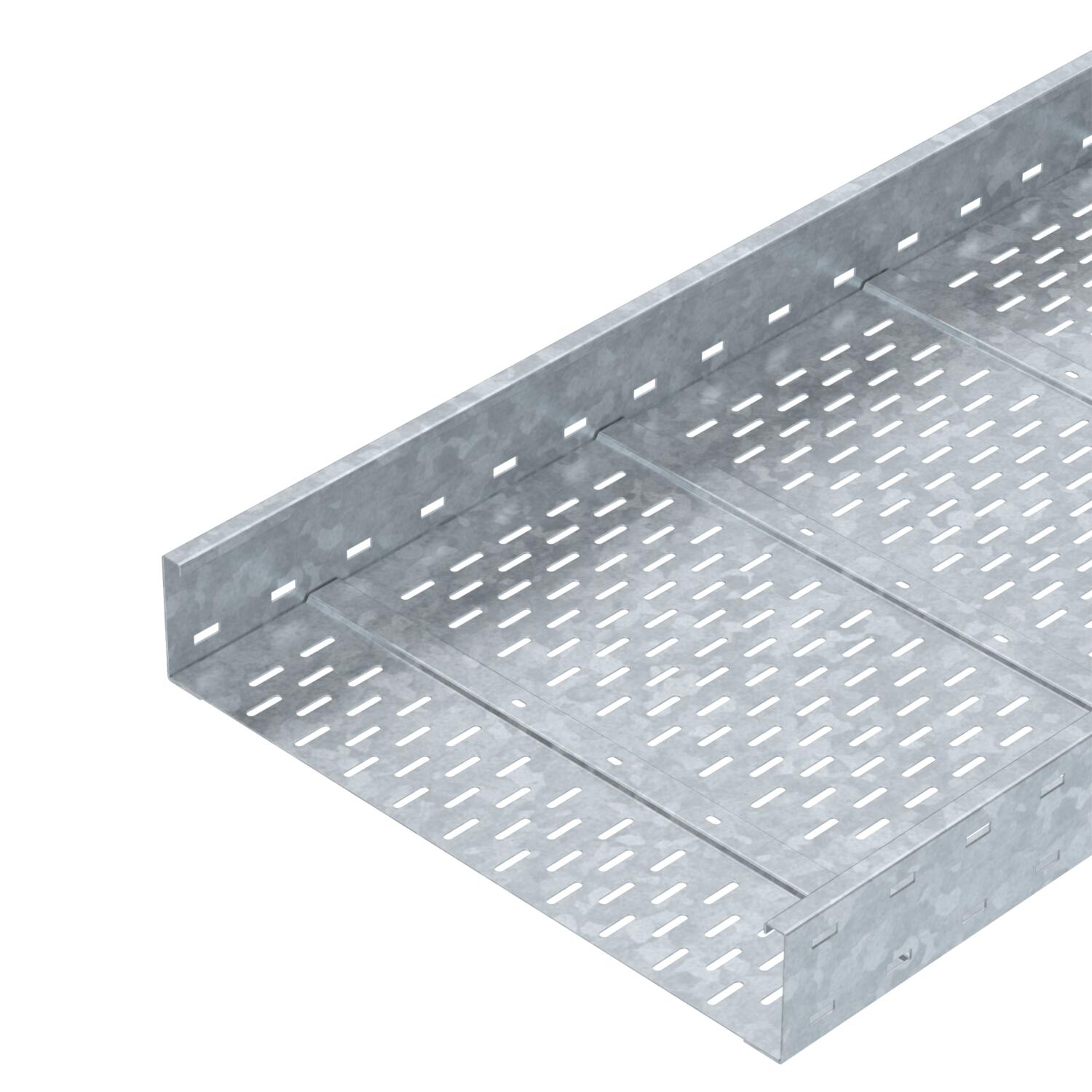

Gara laiduma kabeļu rene WKSG 110 FT
Preces Nr. 6098157 | EAN 4012196033973
- Produkta apraksts
-
Produkta aprakstsGara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.
-
- Tehniskie dati
-

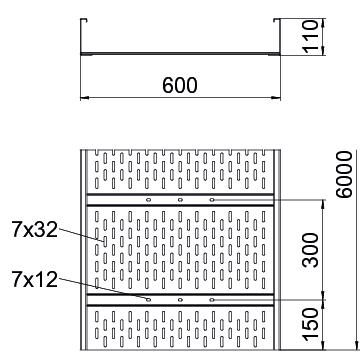

Izmēri
Augstums 110 mm Balstu atstatums 3,0 m 2,9 kN/m Balstu atstatums 3,5 m 2,43 kN/m Balstu atstatums 4,0 m 2 kN/m Balstu atstatums 4,5 m 1,72 kN/m Balstu atstatums 5,0 m 1,5 kN/m Balstu atstatums 6,0 m 1 kN/m Balstu atstatums 7,0 m 0,7 kN/m Balstu atstatums 8,0 m 0,4 kN/m CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 26,1055 kg CO2e / 1 Metrs Derīgais šķērsgriezums 61400 mm² Derīgais šķērsgriezums 614 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Garums 6000 mm Grīdā izveidotas atveres montāžas vajadzībām jā Izmēri 110 x 600 Izmērs 110x600x6000 Izmērs B 600 mm Izmērs L 6000 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts Krāsa cinks Lietderīgais garums 6000 mm Loksnes biezums 2 mm Magnētiskā ekranējuma efektivitāte ar vāku 50 dB Magnētiskā ekranējuma efektivitāte bez vāka 20 dB Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 600 mm Sānu caurumi jā Savienotāja izpildījums bez savienotāja Virsma karsti cinkots Tehniskie dati
WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FT
WRVL 110 FT 6091180 2 Gabals
90° līkums 110 FT
WRB 90 160 FT 6098360 1 Gabals
Vāks ar grozāmu aizbīdni DD
WDRL 1116 60 DD 6227616 3 m
Starpsiena 85 DD
TSG 85 DD 6062331 3 m
Salaiduma līste DD
SSLB 600 DD 7070334 20 Gabals - Lejupielādes
-
Datu lapa WKSG 160 FT / 6098157 , 0.36MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfSkrejlapa Nofiksējams vāks , 2.00MB , pdfES Atbilstības deklarācija WKSG 160 FT / 6098157 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija WKSG 160 FT / 6098157 , 0.09MB , pdfREACH Atbilstības deklarācija WKSG 160 FT / 6098157 , 0.12MB , pdfRoHS Atbilstības deklarācija WKSG 160 FT / 6098157 , 0.12MB , pdfProdukta vides deklarācija (EPD) WKSG 160 FT / 6098157 , 1.48MB , pdfMontāžas instrukcija Wide span cable trays , 6.87MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
