Gara laiduma kabeļu rene WKSG 110 FT
Preces Nr. 6098153 | EAN 4012196034031
- Produkta apraksts
-

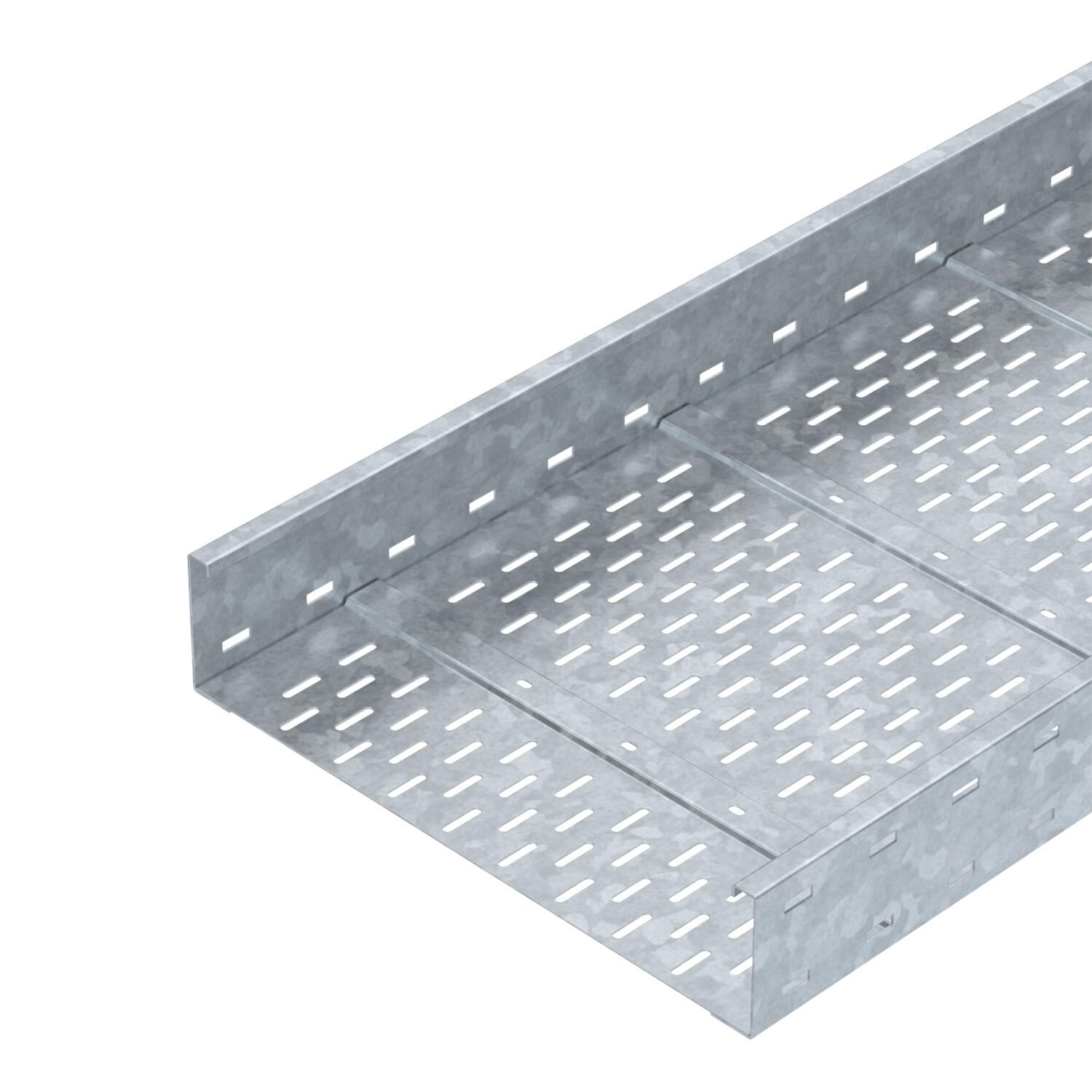

Produkta aprakstsGara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.
-
- Tehniskie dati
-
Izmēri

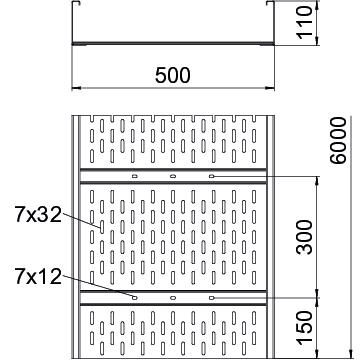

Augstums 110 mm Balstu atstatums 3,0 m 2,9 kN/m Balstu atstatums 3,5 m 2,43 kN/m Balstu atstatums 4,0 m 2 kN/m Balstu atstatums 4,5 m 1,72 kN/m Balstu atstatums 5,0 m 1,5 kN/m Balstu atstatums 6,0 m 1 kN/m Balstu atstatums 7,0 m 0,7 kN/m Balstu atstatums 8,0 m 0,4 kN/m CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 23,0334 kg CO2e / 1 Metrs Derīgais šķērsgriezums 511 cm² Derīgais šķērsgriezums 51100 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Garums 6000 mm Grīdā izveidotas atveres montāžas vajadzībām jā Izmēri 110 x 500 Izmērs 110x500x6000 Izmērs B 500 mm Izmērs L 6000 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts Krāsa cinks Lietderīgais garums 6000 mm Loksnes biezums 2 mm Magnētiskā ekranējuma efektivitāte ar vāku 50 dB Magnētiskā ekranējuma efektivitāte bez vāka 20 dB Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 500 mm Sānu caurumi jā Savienotāja izpildījums bez savienotāja Virsma karsti cinkots Tehniskie dati
WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FT
WRVL 110 FT 6091180 2 Gabals
90° līkums 110 FT
WRB 90 150 FT 6098356 1 Gabals
Vāks ar grozāmu aizbīdni DD
WDRL 1116 50 DD 6227612 3 m
Starpsiena 85 DD
TSG 85 DD 6062331 3 m
Salaiduma līste DD
SSLB 500 DD 7070326 20 Gabals - Lejupielādes
-
