Kabeļu rene RKS-Magic® 60 FS 3050 | 500 | 60 | 0,9 | nē | cinks | Tērauds | cinkots

Kabeļu rene RKS-Magic® 60 FS

Preces Nr. 6047719 | EAN 4012195391234

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums

Funkciju nodrošināšana

Krāsa	cinks

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	2 in
Augstums	60 mm
Balstu atstatums 1,0 m	2,1 kN/m
Balstu atstatums 1,5 m	1,35 kN/m
Balstu atstatums 2,0 m	0,8 kN/m
Balstu atstatums 2,5 m	0,6 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	9,8395 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	29800 mm²
Derīgais šķērsgriezums	298 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	60x500x3050
Izmērs B	500 mm
Izmērs t	300 mm
Izmērs x	400 mm

Izmērs y	450 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	0,04 in
Loksnes biezums	0,9 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Tērauds
NATO perforācijas šablons	nē
NEMA slodzes klase	8AA
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Perforēta pamatne	1
Platums	500 mm
Platums	20 in
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	cinkots

Tehniskie dati

RKSM 60 tipa kabeļu renes slodzes diagramma

Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	jā	cinks	Tērauds	cinkots	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	jā	cinks	Tērauds	cinkots	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	jā	cinks	Tērauds	cinkots	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	jā	cinks	Tērauds	cinkots	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	jā	cinks	Tērauds	cinkots	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nē	cinks	Tērauds	cinkots	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nē	cinks	Tērauds	cinkots	6047735	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

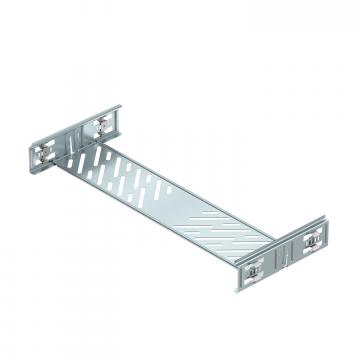

Gareno savienotāju komplekts Magic FS	KTSMV 650 FS	6068924	Gabals	1 Gabals

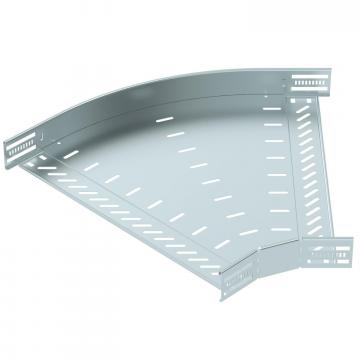

45° līkums 60 FS	RB 45 650 FS	6036110	Gabals	1 Gabals
90° līkums 60 FS	RB 90 650 FS	6036570	Gabals	1 Gabals

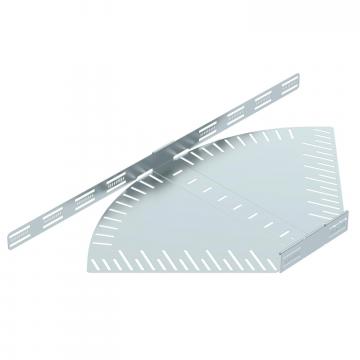

Līkums, regulējams leņķis 60 FS	RB W 650 FS	6037110	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FS	RAA 650 FS	6042121	Gabals	1 Gabals
T veida detaļa 60 FS	RT 650 FS	6038110	Gabals	1 Gabals

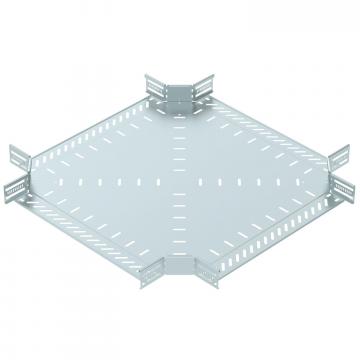

X-elements 60 FS	RK 650 FS	7027319	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 500 FS	6052509	m	3 m
Starpsiena 60 FS	TSG 60 FS	6062068	m	3 m

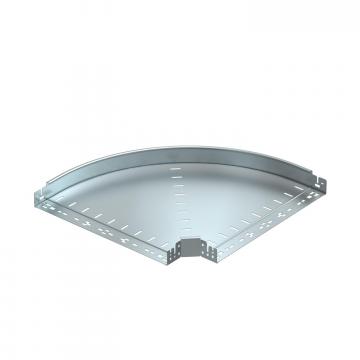

90° līkums Magic 60 FS	RBM 90 650 FS	6041140	Gabals	1 Gabals
