Sienas balstenis AW 80
Preces Nr. 6417779 | EAN 4012196203536
- Produkta apraksts
-

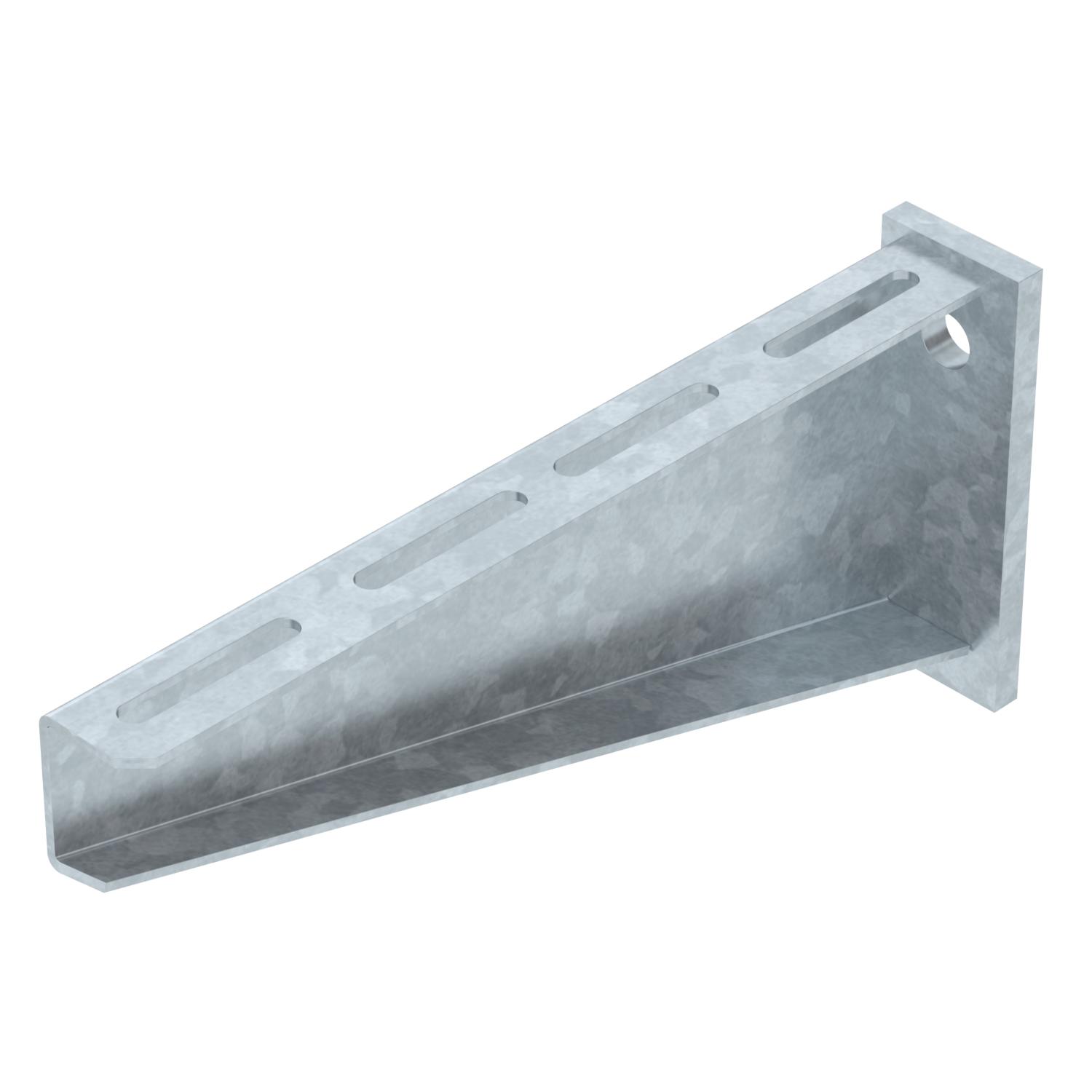

Produkta aprakstsSmagas konstrukcijas sienas balstenis ar piemetinātu augšējo plāksni.
Nostiprinot kabeļu renes un trepes ar M6 izmēra apaļajām plakangalvas skrūvēm, lūdzu, atsevišķi pasūtiet lielizmēra paplāksni (caurumi balstenī 9 x ...).
-
- Tehniskie dati
-
Tehniskie dati
Cauruma diametrs 17,5 mm F, izteikts kN 8 kN Funkciju nodrošināšana nē Izmērs B310mm Izpildījums Sienas un statņa balstenis Izstrādājuma sērija AW 80 sērija Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Virsma karsti cinkots Izmēri

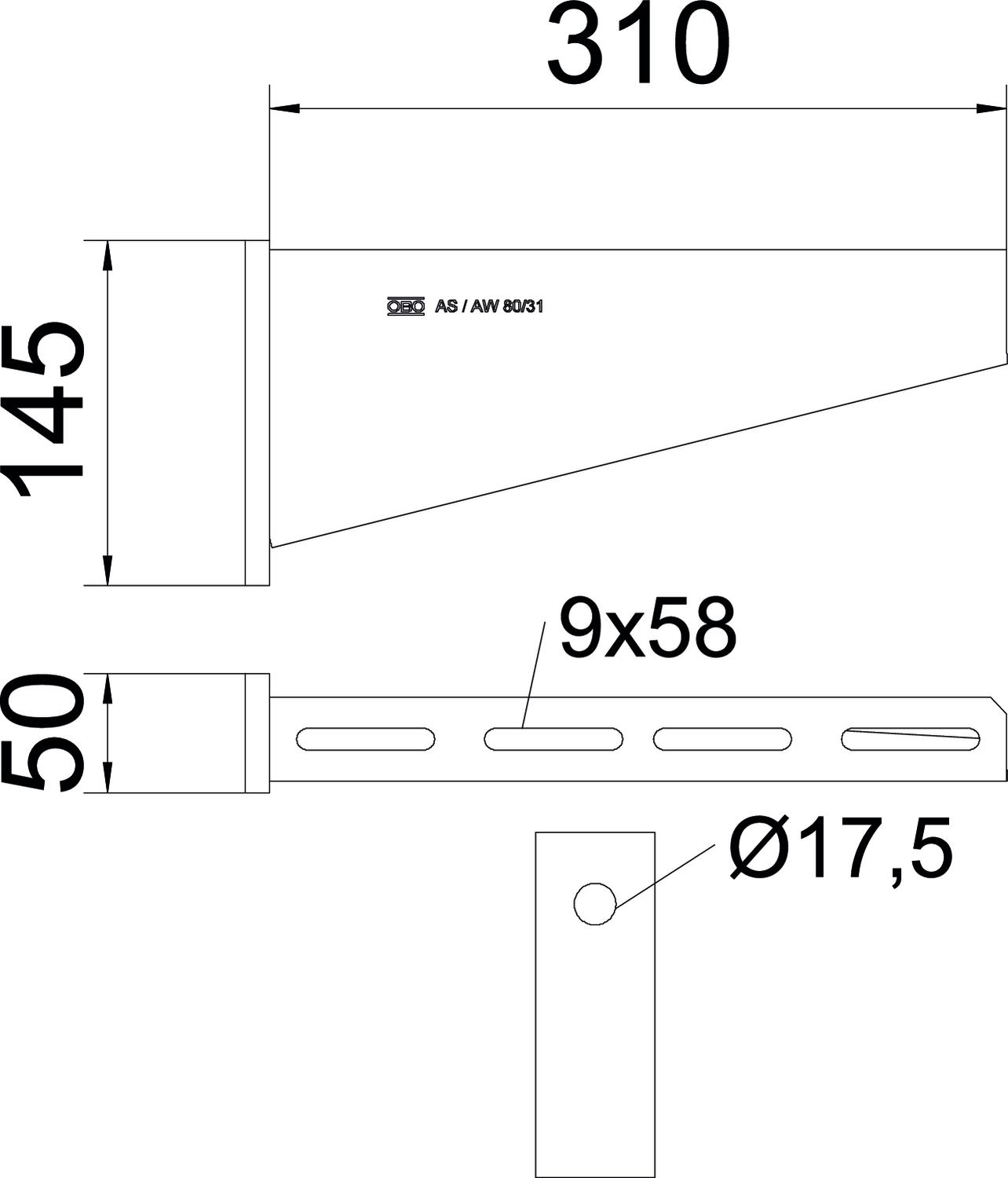

Augstums 145 mm Garums 50 mm Izmērs A 50 mm Izmērs B 310 mm Izmērs H 145 mm Platums 310 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 3,9178 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 3,9178 kg CO₂e Declared Unit Gabals Declared Unit Quantity 1 Tehniskie dati
AW 80 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
