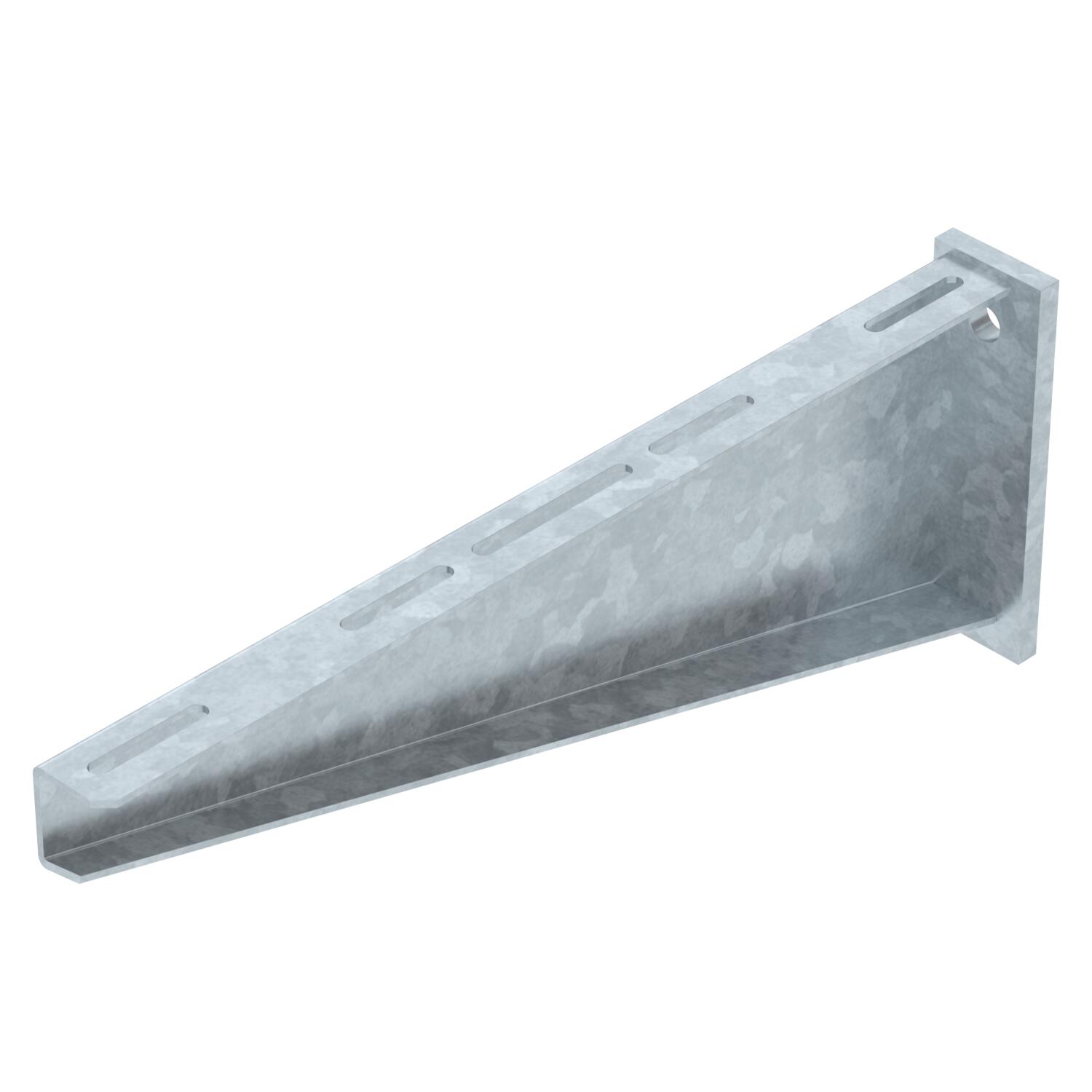

Sienas balstenis AW 80
Preces Nr. 6417817 | EAN 4012196203659
- Produkta apraksts
-
Produkta aprakstsSmagas konstrukcijas sienas balstenis ar piemetinātu augšējo plāksni.
Nostiprinot kabeļu renes un trepes ar M6 izmēra apaļajām plakangalvas skrūvēm, lūdzu, atsevišķi pasūtiet lielizmēra paplāksni (caurumi balstenī 9 x ...).
-
- Tehniskie dati
-

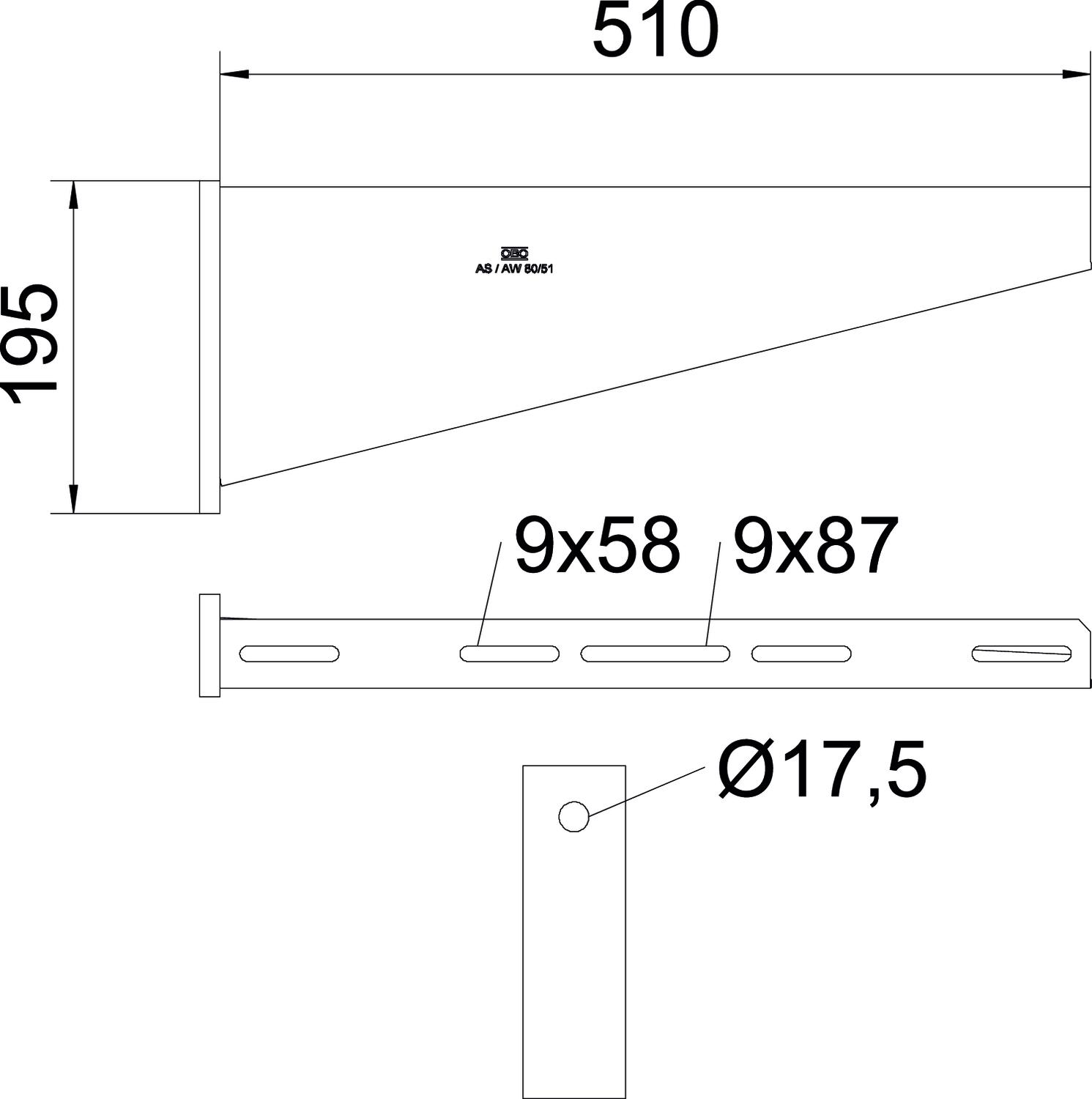

Izmēri
Augstums 195 mm Cauruma diametrs 17,5 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 8,5539 kg CO2e / 1 Gabals F, izteikts kN 8 kN Funkciju nodrošināšana nē Garums 60 mm Izmērs B510mm Izmērs A 60 mm Izmērs B 510 mm Izmērs H 195 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 510 mm Virsma karsti cinkots Tehniskie dati
AW 80 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
