Sienas balstenis AW 80
Preces Nr. 6417795 | EAN 4012196203598
- Produkta apraksts
-

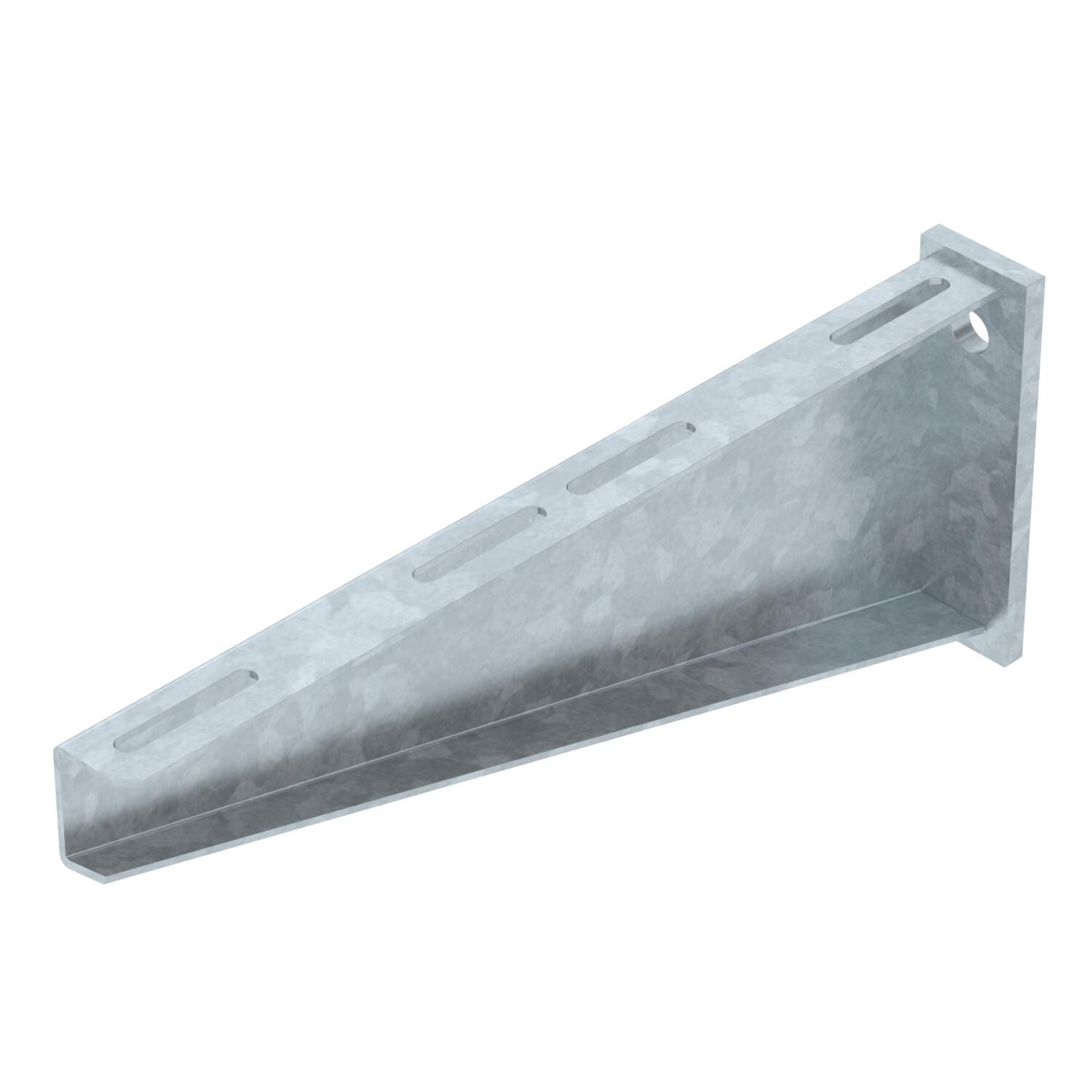

Produkta aprakstsSmagas konstrukcijas sienas balstenis ar piemetinātu augšējo plāksni.
Nostiprinot kabeļu renes un trepes ar M6 izmēra apaļajām plakangalvas skrūvēm, lūdzu, atsevišķi pasūtiet lielizmēra paplāksni (caurumi balstenī 9 x ...).
-
- Tehniskie dati
-
Tehniskie dati
Cauruma diametrs 17,5 mm F, izteikts kN 8 kN Funkciju nodrošināšana nē Izmērs B410mm Izpildījums Sienas un statņa balstenis Izstrādājuma sērija AW 80 sērija Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Virsma karsti cinkots Izmēri

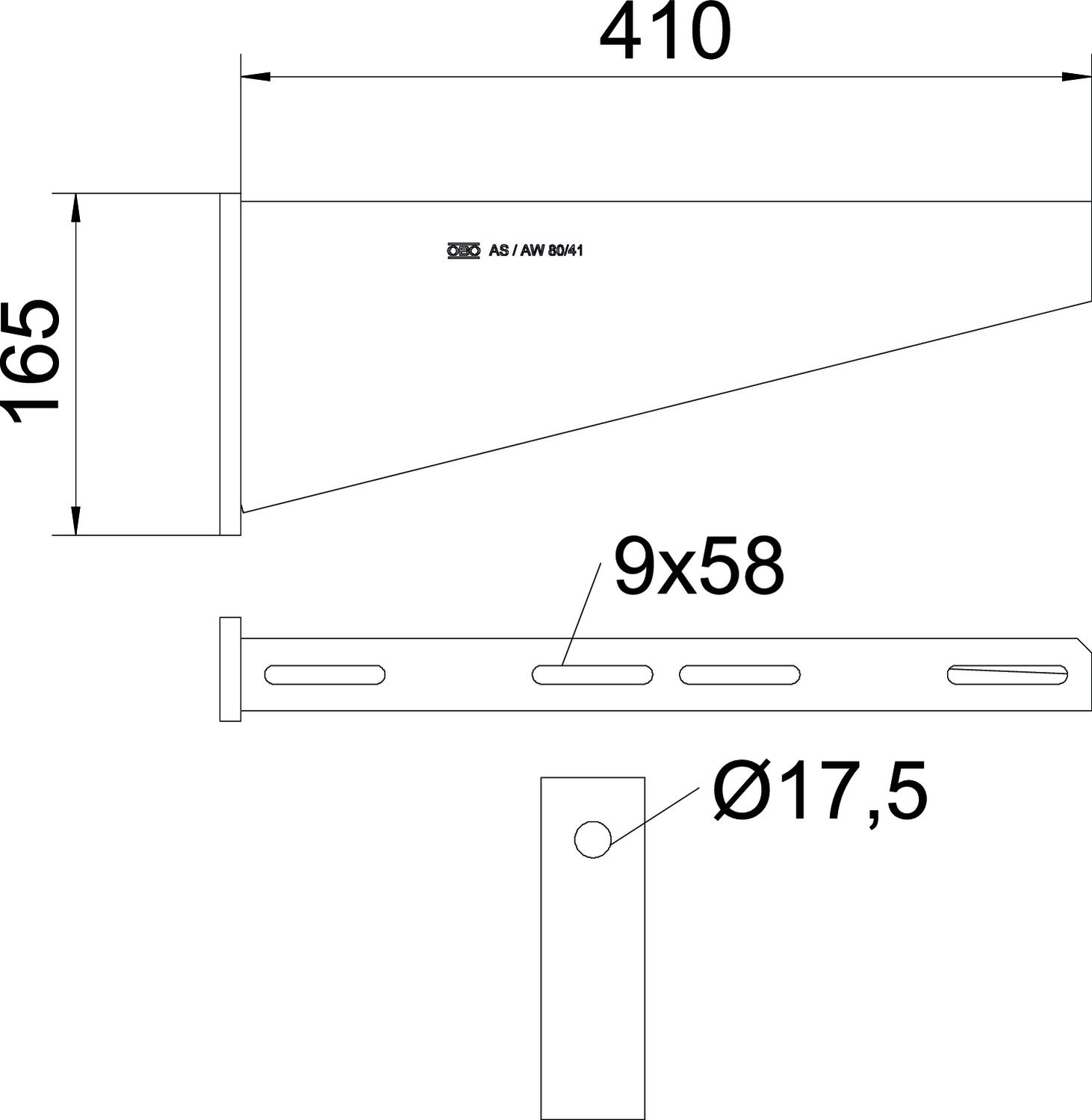

Augstums 165 mm Garums 50 mm Izmērs A 50 mm Izmērs B 410 mm Izmērs H 165 mm Platums 410 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 5,0975 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 5,0975 kg CO₂e Declared Unit Gabals Declared Unit Quantity 1 Tehniskie dati
AW 80 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa AW 80 41 FT / 6417795 , 0.27MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija AW 80 41 FT / 6417795 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija AW 80 41 FT / 6417795 , 0.09MB , pdfREACH Atbilstības deklarācija AW 80 41 FT / 6417795 , 0.13MB , pdfRoHS Atbilstības deklarācija AW 80 41 FT / 6417795 , 0.13MB , pdfProdukta vides deklarācija (EPD) AW 80 41 FT / 6417795 , 2.03MB , pdfMontāžas instrukcija General information on the mounting of cable support systems , 2.65MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 2.02MB , pdf
