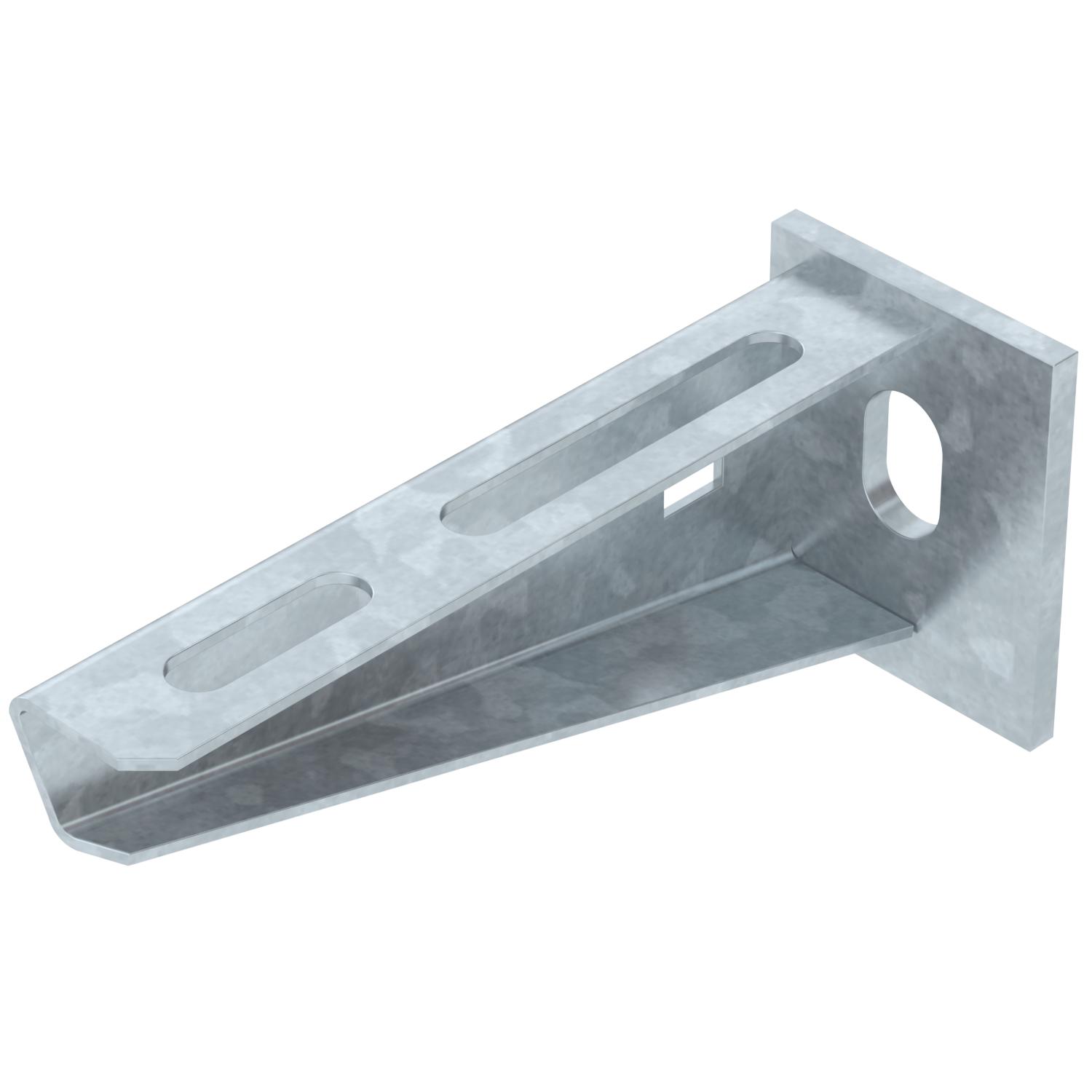

Sienas un statņa balstenis AW 15 FT
Preces Nr. 6420656 | EAN 4012196207077
- Produkta apraksts
-
Produkta aprakstsVieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas distancerus!
-
- Tehniskie dati
-

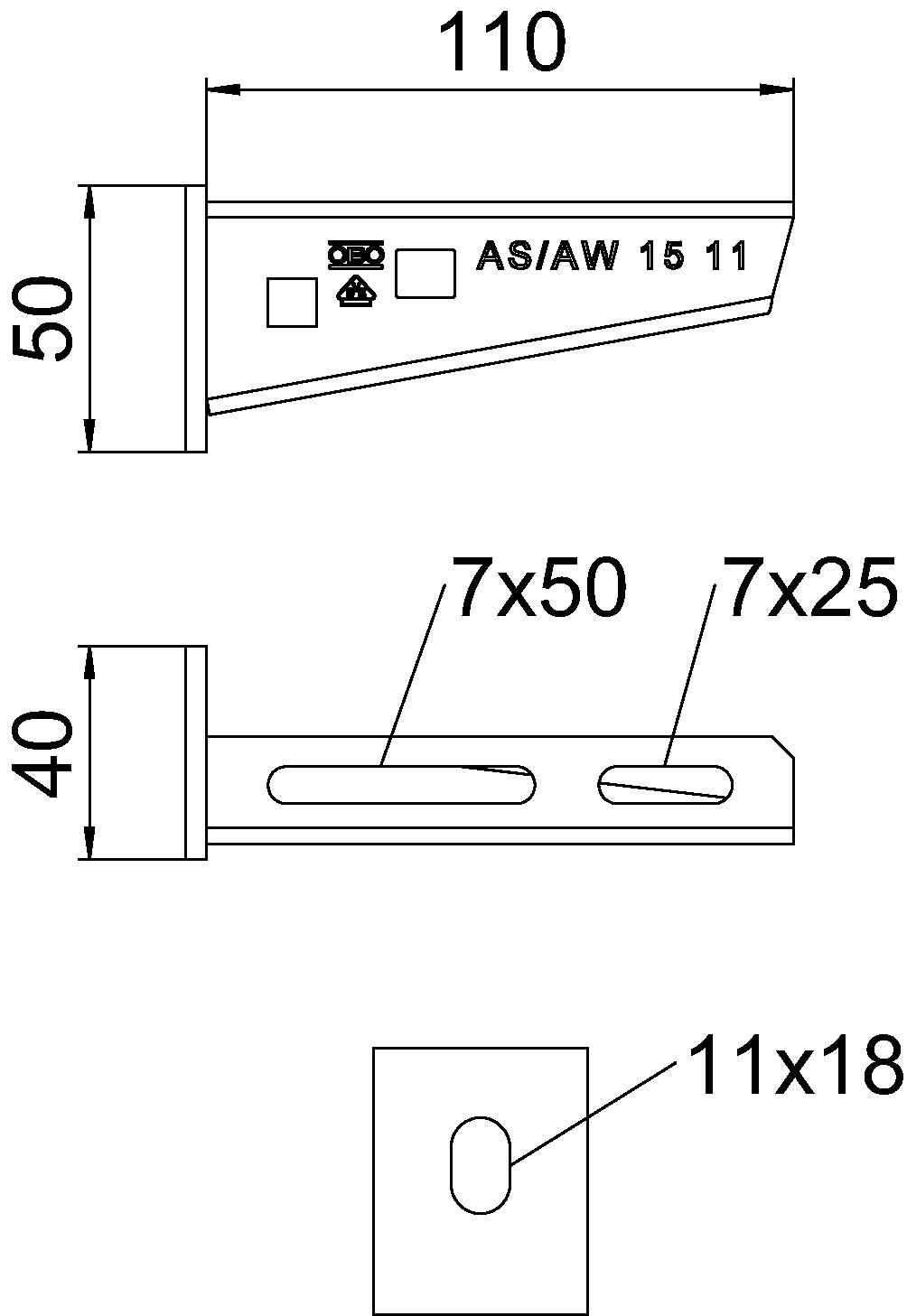

Izmēri
Augstums 50 mm Augstums 1,97 in Cauruma diametrs 11 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,3282 kg CO2e / 1 Gabals EPD prece jā F, izteikts kN 1,5 kN Funkciju nodrošināšana jā Garums 40 mm Izmērs B110mm Izmērs A 40 mm Izmērs B 110 mm Izmērs H 50 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 110 mm Platums 4 in Virsma karsti cinkots Tehniskie dati

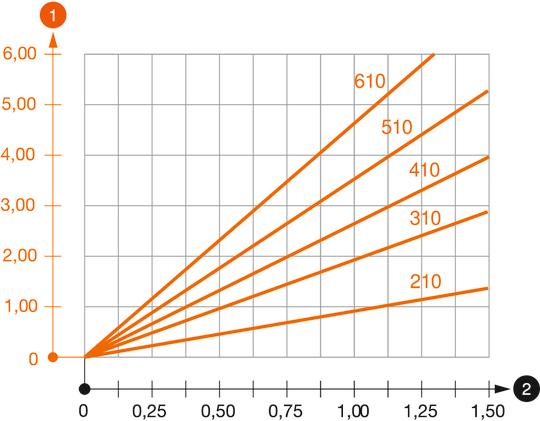

AW 15 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa AW 15 11 FT / 6420656 , 0.28MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija AW 15 11 FT / 6420656 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija AW 15 11 FT / 6420656 , 0.09MB , pdfREACH Atbilstības deklarācija AW 15 11 FT / 6420656 , 0.12MB , pdfRoHS Atbilstības deklarācija AW 15 11 FT / 6420656 , 0.13MB , pdfProdukta vides deklarācija (EPD) AW 15 11 FT / 6420656 , 1.48MB , pdfIzvēles ceļvedis Selection aid for cable trays, Magic , 0.23MB , pdfIzvēles ceļvedis Selection aid cable trays, screwable , 2.17MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 2.02MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
