Sienas un statņa balstenis AW 15 FT
Preces Nr. 6420710 | EAN 4012196207251
- Produkta apraksts
-
Produkta aprakstsVieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas distancerus!
-
- Tehniskie dati
-

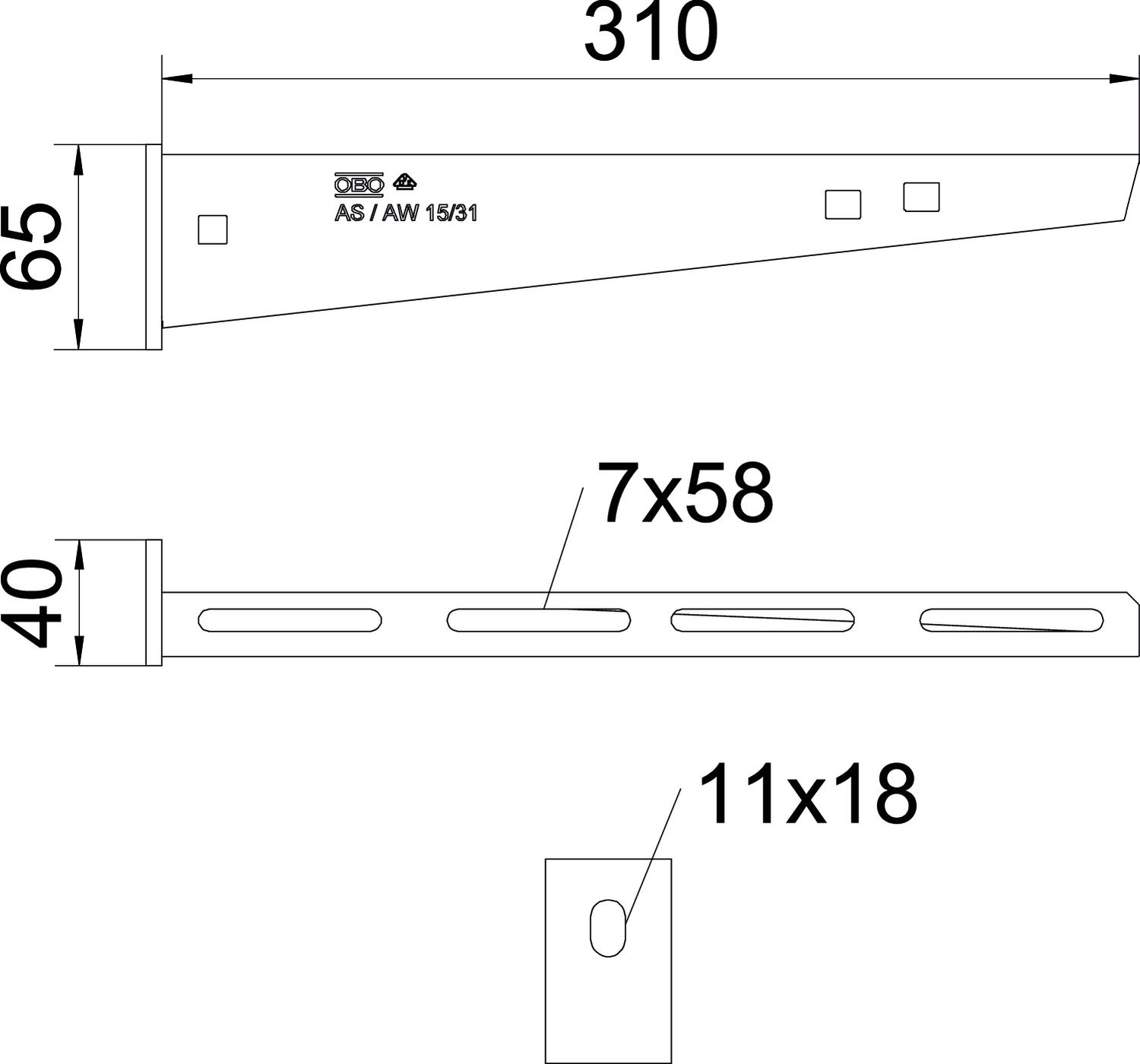

Izmēri
Augstums 65 mm Augstums 2,56 in Cauruma diametrs 11 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,9229 kg CO2e / 1 Gabals Dimension W 310 mm EPD prece jā F, izteikts kN 1,5 kN Funkciju nodrošināšana jā Garums 40 mm Izmērs B310mm Izmērs A 40 mm Izmērs B 310 mm Izmērs H 65 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 12 in Platums 310 mm Virsma karsti cinkots Tehniskie dati
AW 15 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa AW 15 31 FT / 6420710 , 0.27MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija AW 15 31 FT / 6420710 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija AW 15 31 FT / 6420710 , 0.09MB , pdfREACH Atbilstības deklarācija AW 15 31 FT / 6420710 , 0.12MB , pdfRoHS Atbilstības deklarācija AW 15 31 FT / 6420710 , 0.13MB , pdfProdukta vides deklarācija (EPD) AW 15 31 FT / 6420710 , 1.48MB , pdfIzvēles ceļvedis Selection aid for cable trays, Magic , 0.23MB , pdfIzvēles ceļvedis Selection aid cable trays, screwable , 2.17MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 2.02MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
