Sienas un statņa balstenis AW 15 FT 510 | 1,5 | cinks

Sienas un statņa balstenis AW 15 FT

Preces Nr. 6420788 | EAN 4012196207374

Preces Nr. / Tips

Platums

F, izteikts kN	1,5 kN

Krāsa	cinks

Produkta apraksts

Produkta apraksts

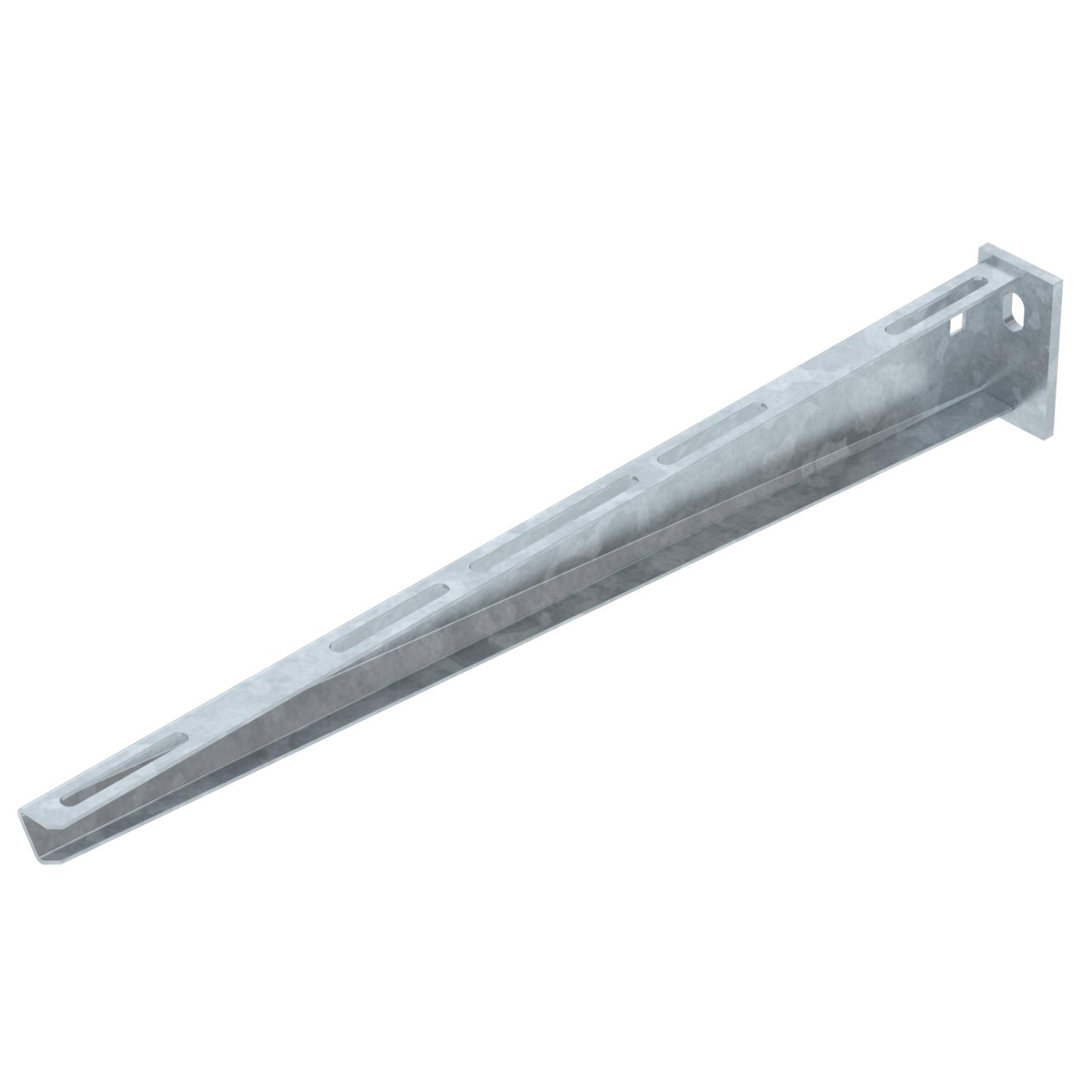

Vieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.

Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas distancerus!

Tehniskie dati

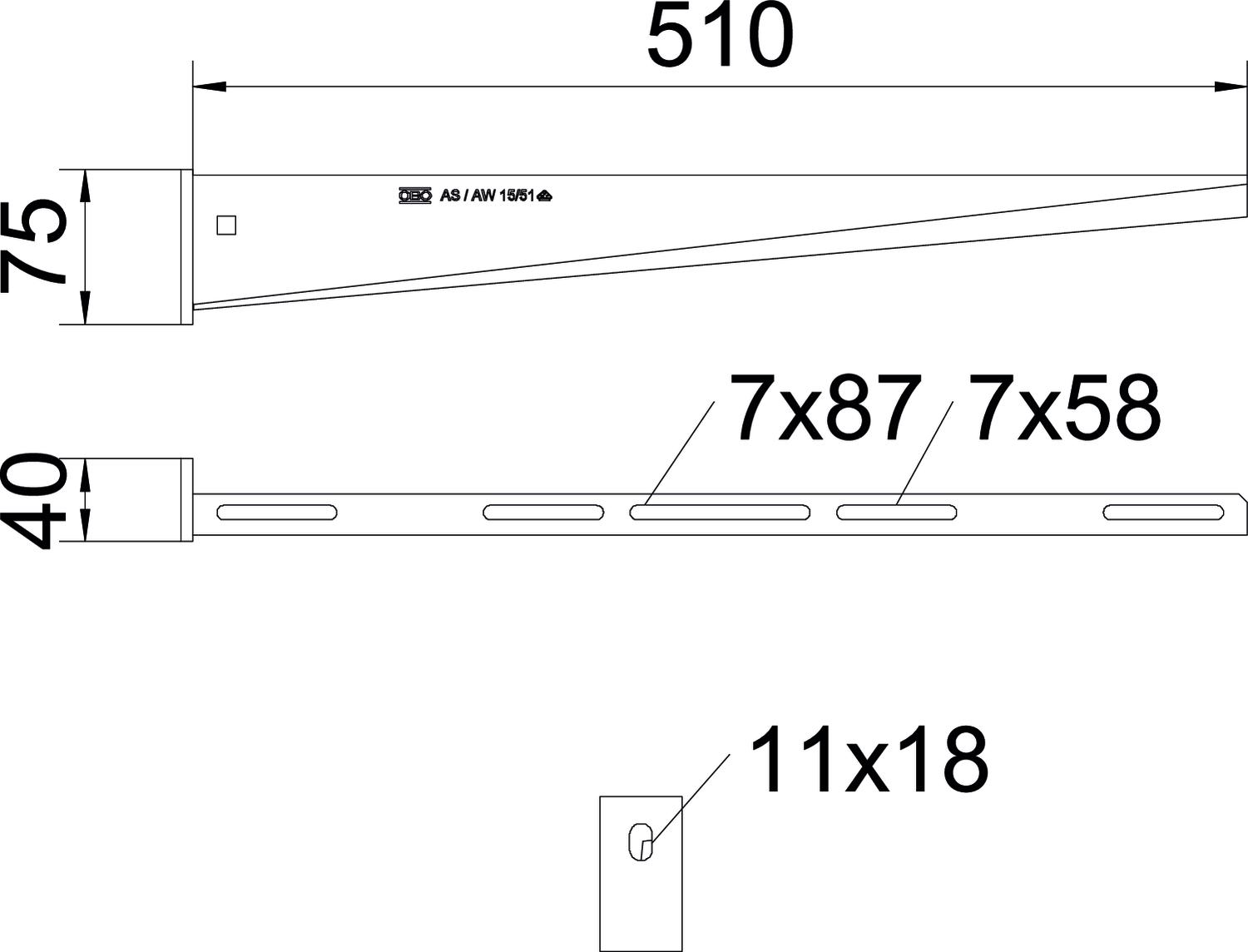

Izmēri

Augstums	2,95 in
Augstums	75 mm
Cauruma diametrs	11 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	1,7144 kg CO2e / 1 Gabals
Dimension W	510 mm
EPD prece	jā
F, izteikts kN	1,5 kN
Funkciju nodrošināšana	nē
Garums	40 mm
Izmērs	B510mm
Izmērs A	40 mm

Izmērs B	510 mm
Izmērs H	75 mm
Izpildījums	Sienas un statņa balstenis
Krāsa	cinks
Leņķa diapazons maks.	90 mm
Leņķa diapazons min.	90 mm
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Platums	20 in
Platums	510 mm
Virsma	karsti cinkots

Tehniskie dati

AW 15 tipa balstena slodzes diagramma

Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Slodzes līkne ar mm izteiktu balsteņa garumu

Visi tipi

Visi tipi

Tips	Platums	F, izteikts kN	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
AW 15 11 FT	110 mm	1,5 kN	cinks	6420656	Gabals	1 Gabals
AW 15 16 FT	160 mm	1,5 kN	cinks	6420664	Gabals	30 Gabals
AW 15 21 FT	210 mm	1,5 kN	cinks	6420680	Gabals	1 Gabals
AW 15 31 FT	310 mm	1,5 kN	cinks	6420710	Gabals	1 Gabals
AW 15 41 FT	410 mm	1,5 kN	cinks	6420745	Gabals	1 Gabals
AW 15 51 FT	510 mm	1,5 kN	cinks	6420788	Gabals	1 Gabals
AW 15 61 FT	610 mm	1,5 kN	cinks	6420826	Gabals	1 Gabals
