Sienas un statņa balstenis MWA 12 FS
Preces Nr. 6424732 | EAN 4012196636976
- Produkta apraksts
-

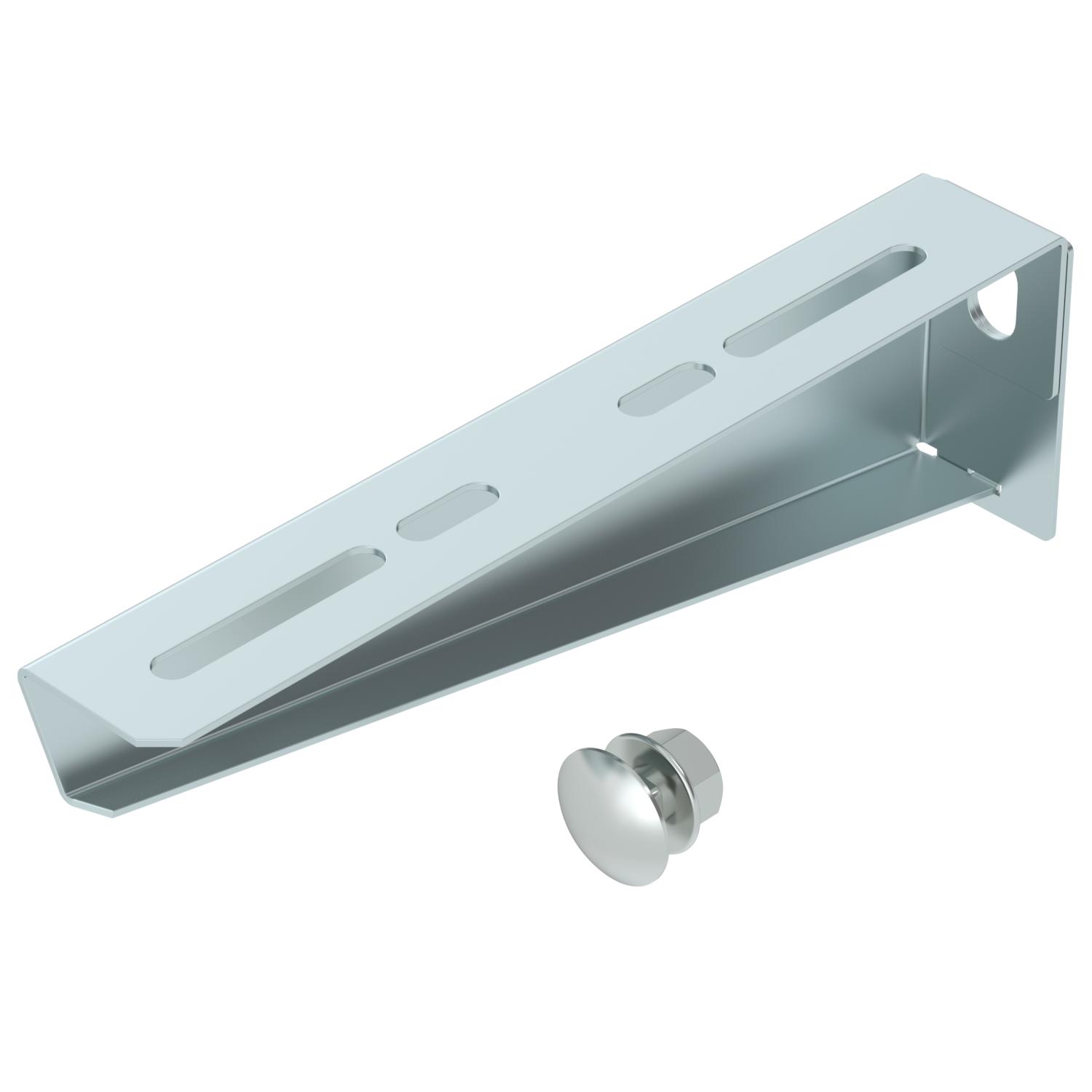

Produkta aprakstsSalikts vieglas konstrukcijas sienas un statņu balstenis.
Komplektā M10x25 skrūve nostiprināšanai pie U-veida statņiem.
-
- Tehniskie dati
-
Tehniskie dati
Cauruma diametrs 11 mm F, izteikts kN 1,2 kN Funkciju nodrošināšana jā Izmērs B210mm Izpildījums Sienas un statņa balstenis Izstrādājuma sērija MWA sērija Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Virsma cinkots Izmēri

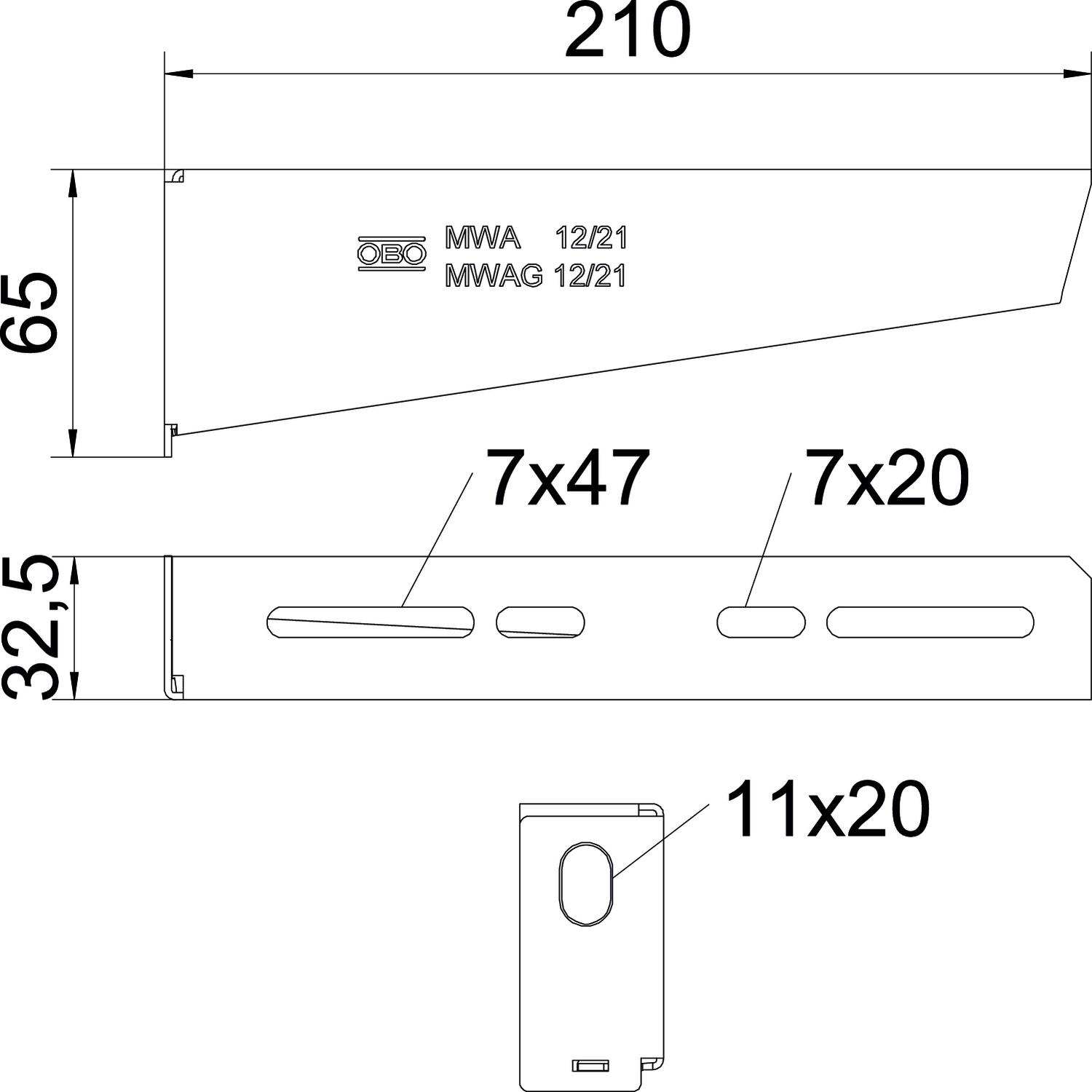

Augstums 2,56 in Augstums 65 mm Garums 32,5 mm Izmērs A 32,5 mm Izmērs B 210 mm Izmērs H 65 mm Izmērs W 210 mm Platums 8 in Platums 210 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,7386 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 0,7386 kg CO₂e Declared Unit Gabals Declared Unit Quantity 1 Tehniskie dati
MWA 12 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Ātrais stiprinājums
FCM F 6424548 50 Gabals - Lejupielādes
-
Datu lapa MWA 12 21S FS / 6424732 , 0.27MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija MWA 12 21S FS / 6424732 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija MWA 12 21S FS / 6424732 , 0.09MB , pdfREACH Atbilstības deklarācija MWA 12 21S FS / 6424732 , 0.13MB , pdfRoHS Atbilstības deklarācija MWA 12 21S FS / 6424732 , 0.13MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 2.02MB , pdf
