Sienas un statņa balstenis MWA 12 FS
Preces Nr. 6424759 | EAN 4012196637096
- Produkta apraksts
-

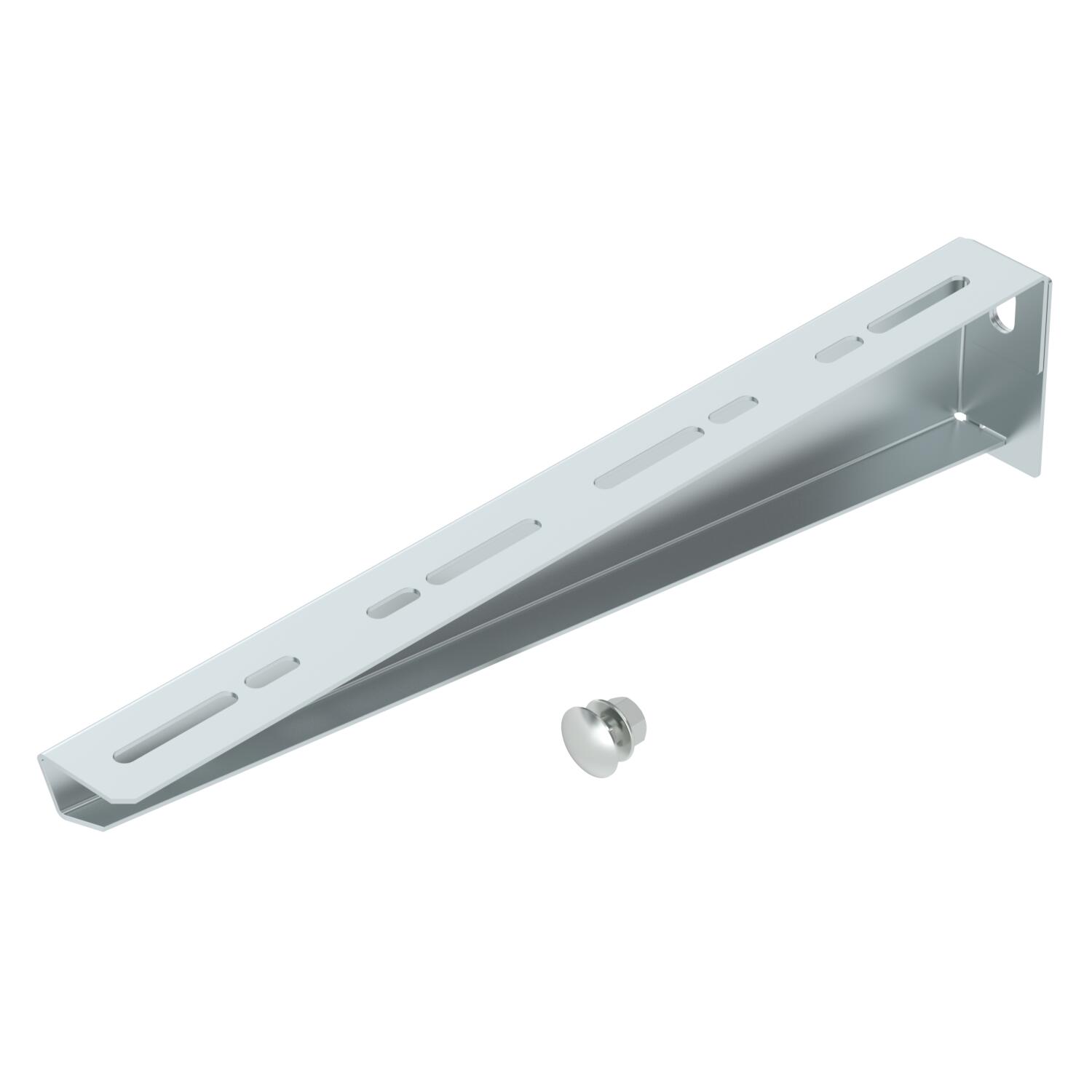

Produkta aprakstsSalikts vieglas konstrukcijas sienas un statņu balstenis.
Komplektā M10x25 skrūve nostiprināšanai pie U-veida statņiem.
-
- Tehniskie dati
-
Tehniskie dati
Cauruma diametrs 11 mm F, izteikts kN 1,2 kN Funkciju nodrošināšana jā Izmērs B410mm Izpildījums Sienas un statņa balstenis Izstrādājuma sērija MWA sērija Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Virsma cinkots Izmēri

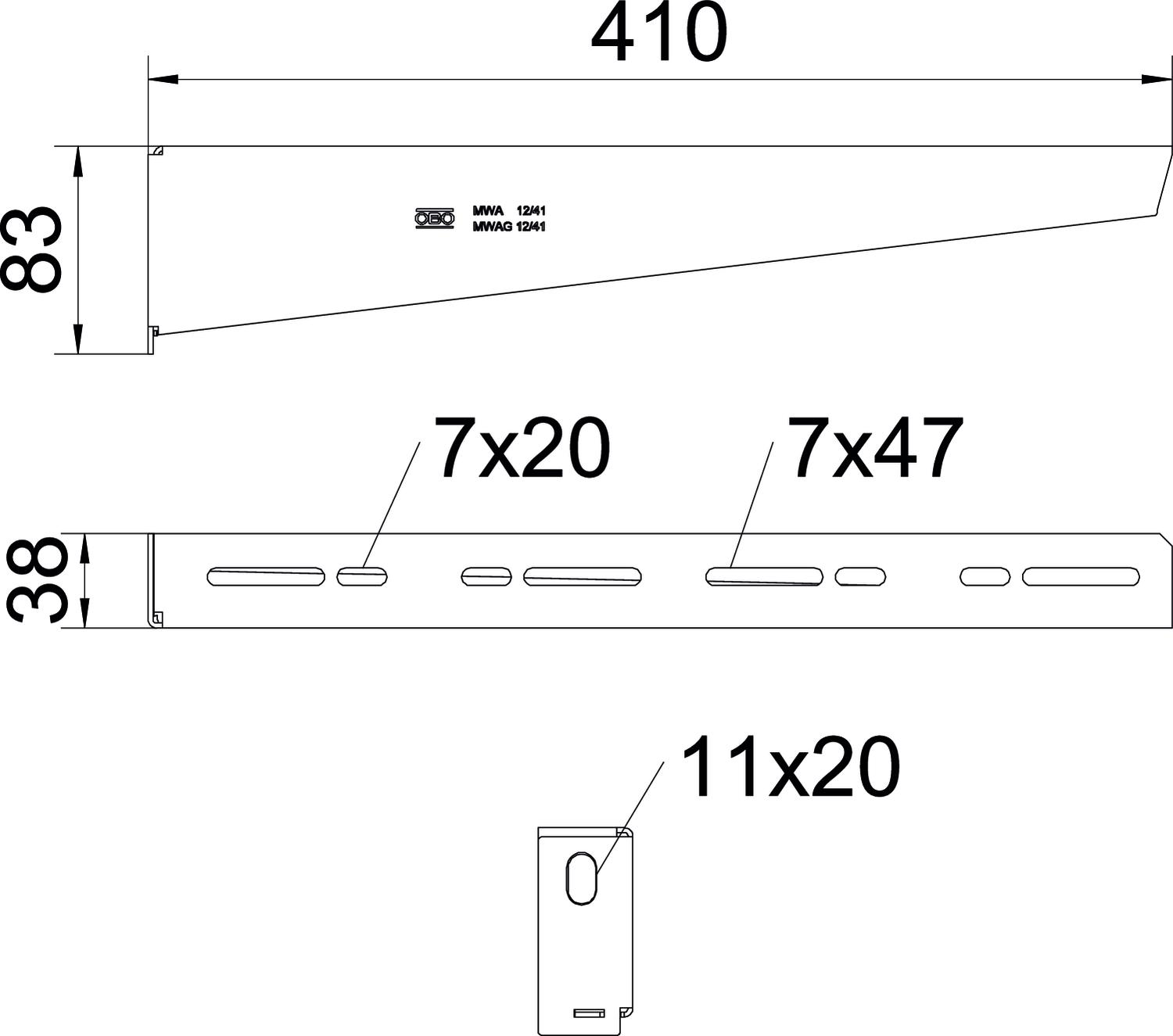

Augstums 3,27 in Augstums 83 mm Garums 38 mm Izmērs A 38 mm Izmērs B 410 mm Izmērs H 83 mm Izmērs W 410 mm Platums 16 in Platums 410 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,9972 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 1,9972 kg CO₂e Declared Unit Gabals Declared Unit Quantity 1 Tehniskie dati
MWA 12 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Ātrais stiprinājums
FCM F 6424548 50 Gabals - Lejupielādes
-
