Sienas un statņa balstenis MWA 12 FS
Preces Nr. 6424740 | EAN 4012196637034
- Produkta apraksts
-

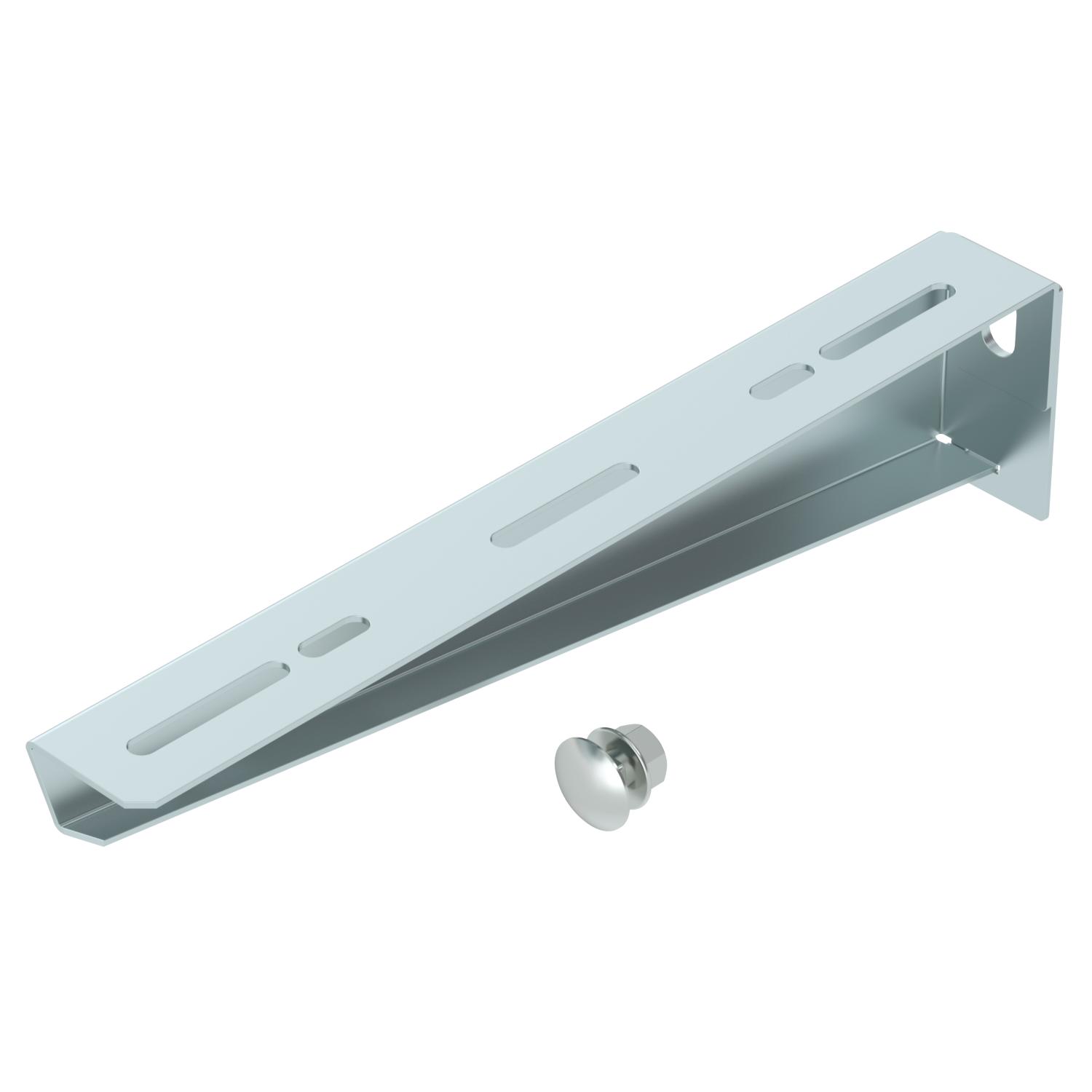

Produkta aprakstsSalikts vieglas konstrukcijas sienas un statņu balstenis.
Komplektā M10x25 skrūve nostiprināšanai pie U-veida statņiem.
-
- Tehniskie dati
-

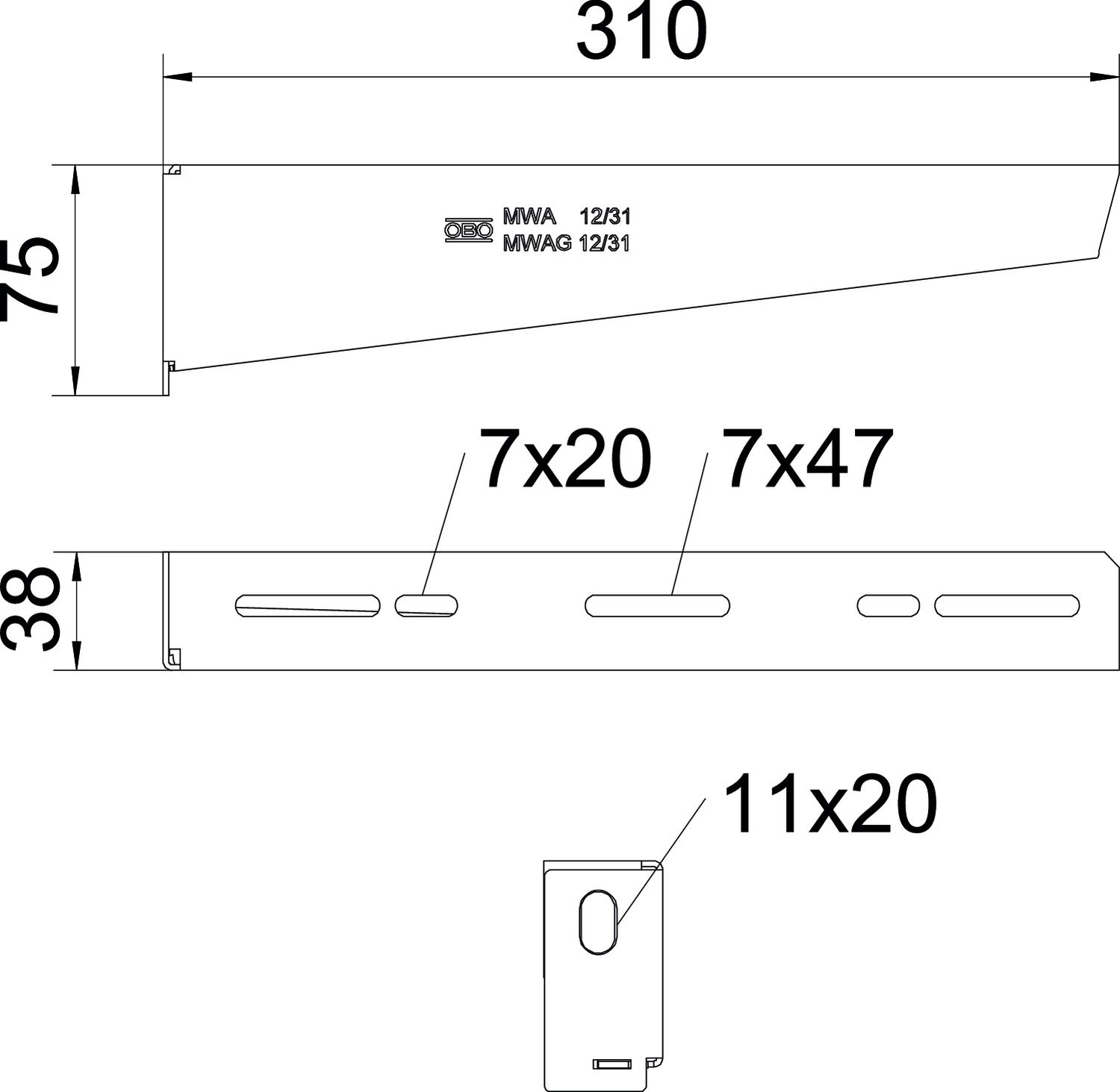

Izmēri
Augstums 2,95 in Augstums 75 mm Cauruma diametrs 11 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,3665 kg CO2e / 1 Gabals Dimension W 310 mm F, izteikts kN 1,2 kN Funkciju nodrošināšana jā Garums 38,5 mm Izmērs B310mm Izmērs A 38,5 mm Izmērs B 310 mm Izmērs H 75 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 310 mm Virsma cinkots Tehniskie dati
MWA 12 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Ātrais stiprinājums
FCM F 6424548 50 Gabals - Lejupielādes
-
