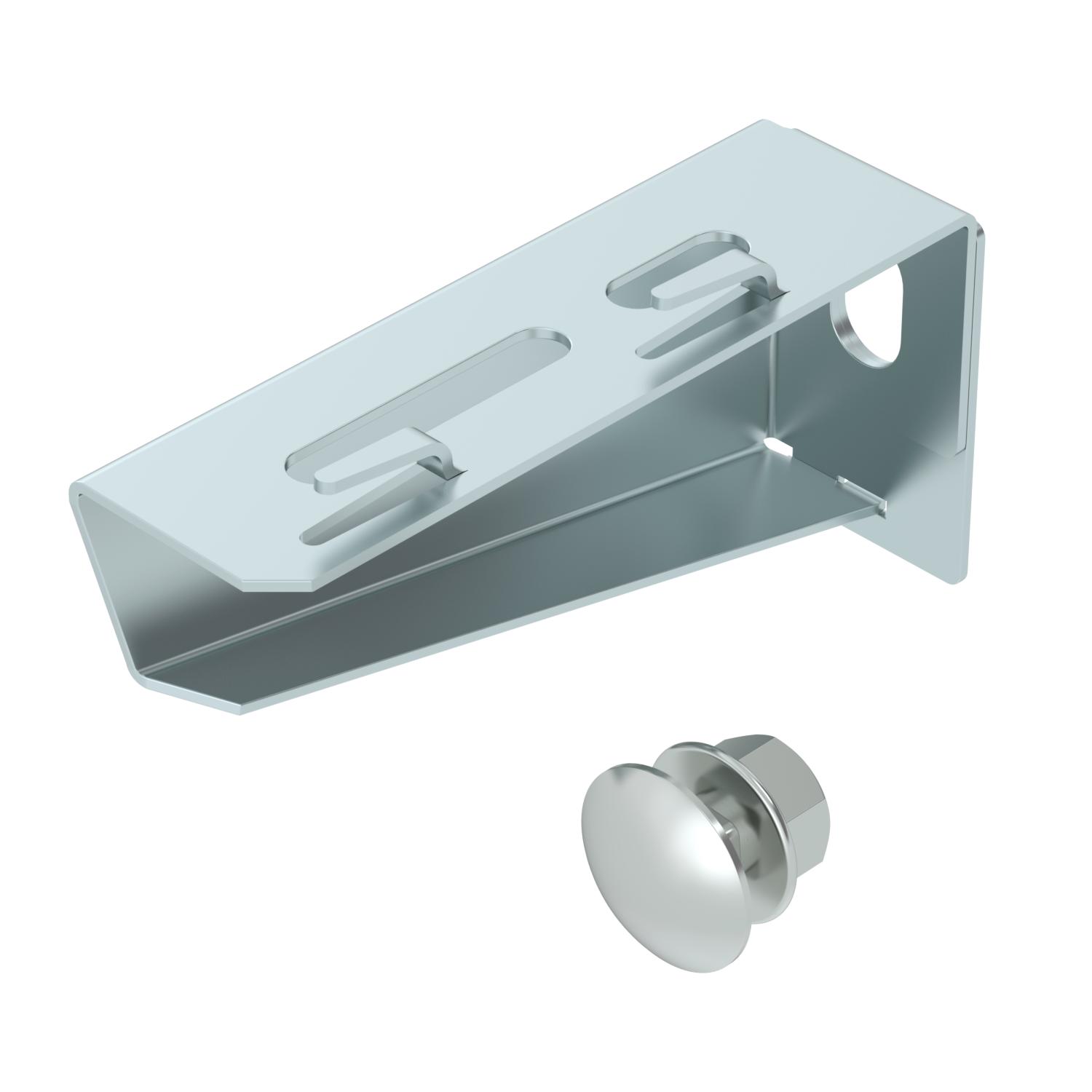

Sienas un statņa balstenis MWAG 12 FS
Preces Nr. 6424600 | EAN 4012196324736
- Produkta apraksts
-
Produkta aprakstsBezskrūvju montāžas variants.
Komplektā M10x25 skrūve nostiprināšanai pie U-veida statņiem.
-
- Tehniskie dati
-

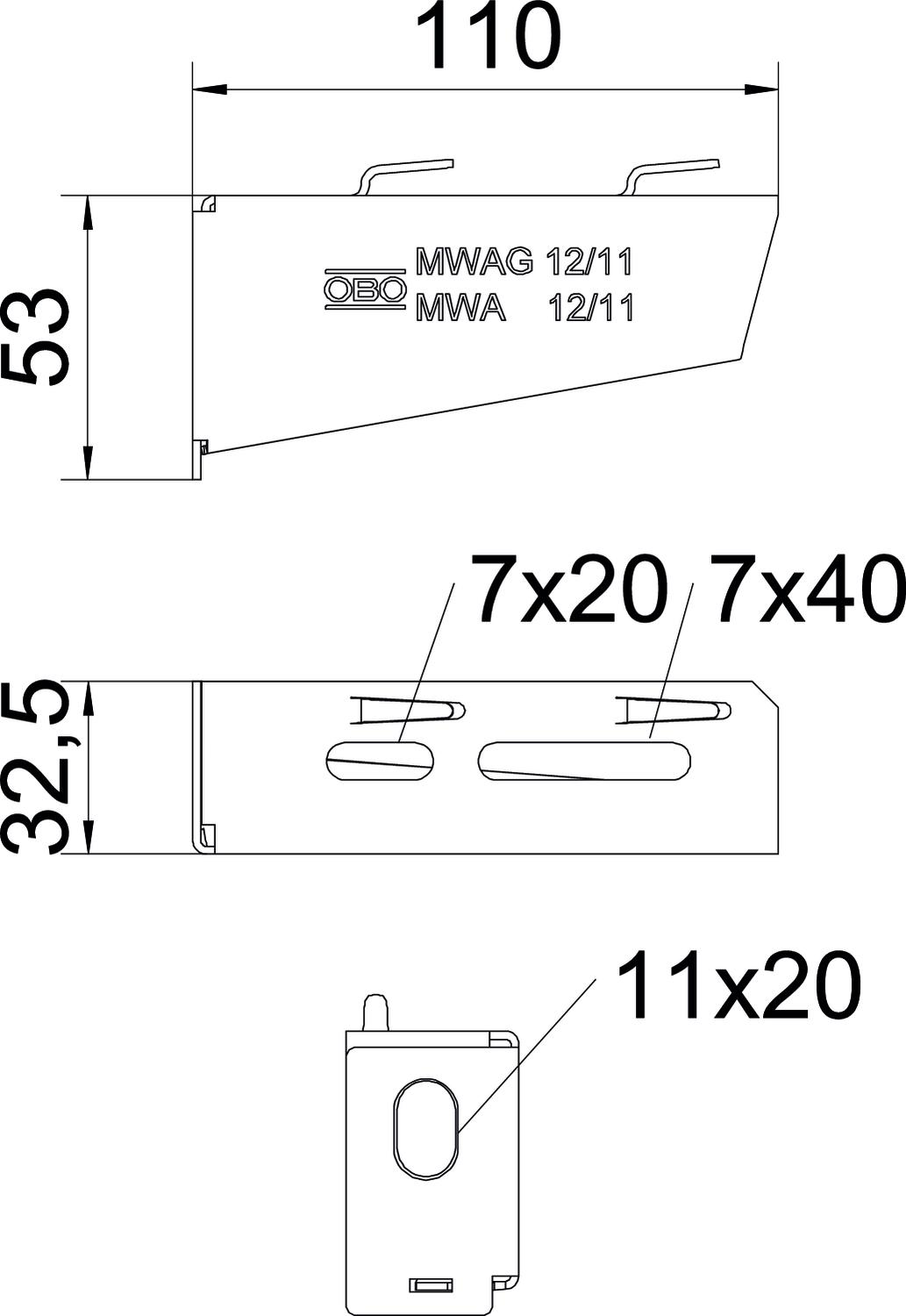

Izmēri
Augstums 53 mm Cauruma diametrs 11 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,4701 kg CO2e / 1 Gabals F, izteikts kN 1,2 kN Funkciju nodrošināšana nē Garums 32,5 mm Izmērs B110mm Izmērs A 32,5 mm Izmērs B 110 mm Izmērs H 53 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē platumam maks. 100 mm platumam min. 100 Platums 110 mm Virsma cinkots Tehniskie dati
MWAG 12 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
