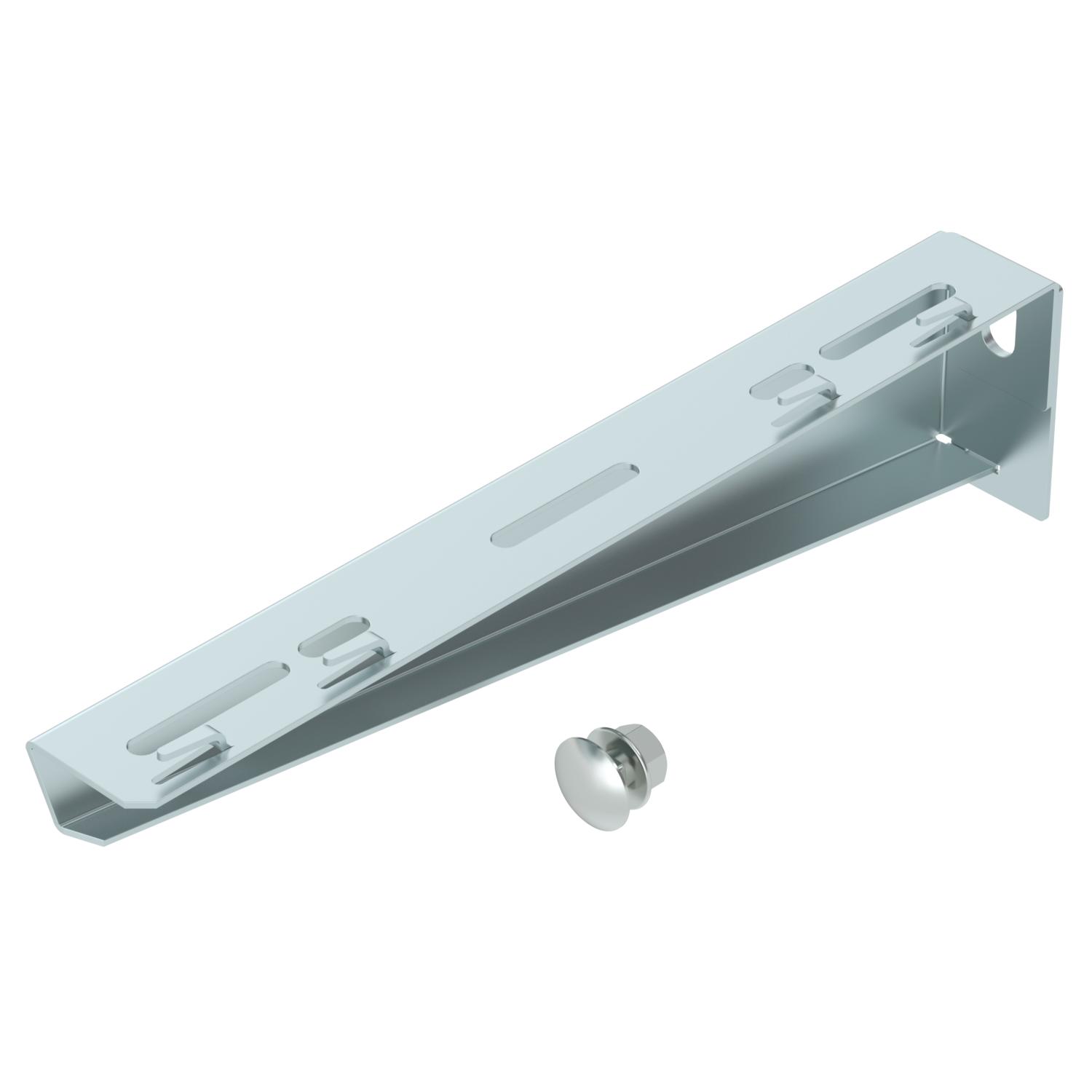

Sienas un statņa balstenis MWAG 12 FS
Preces Nr. 6424616 | EAN 4012196325337
- Produkta apraksts
-
Produkta aprakstsBezskrūvju montāžas variants.
Komplektā M10x25 skrūve nostiprināšanai pie U-veida statņiem.
-
- Tehniskie dati
-

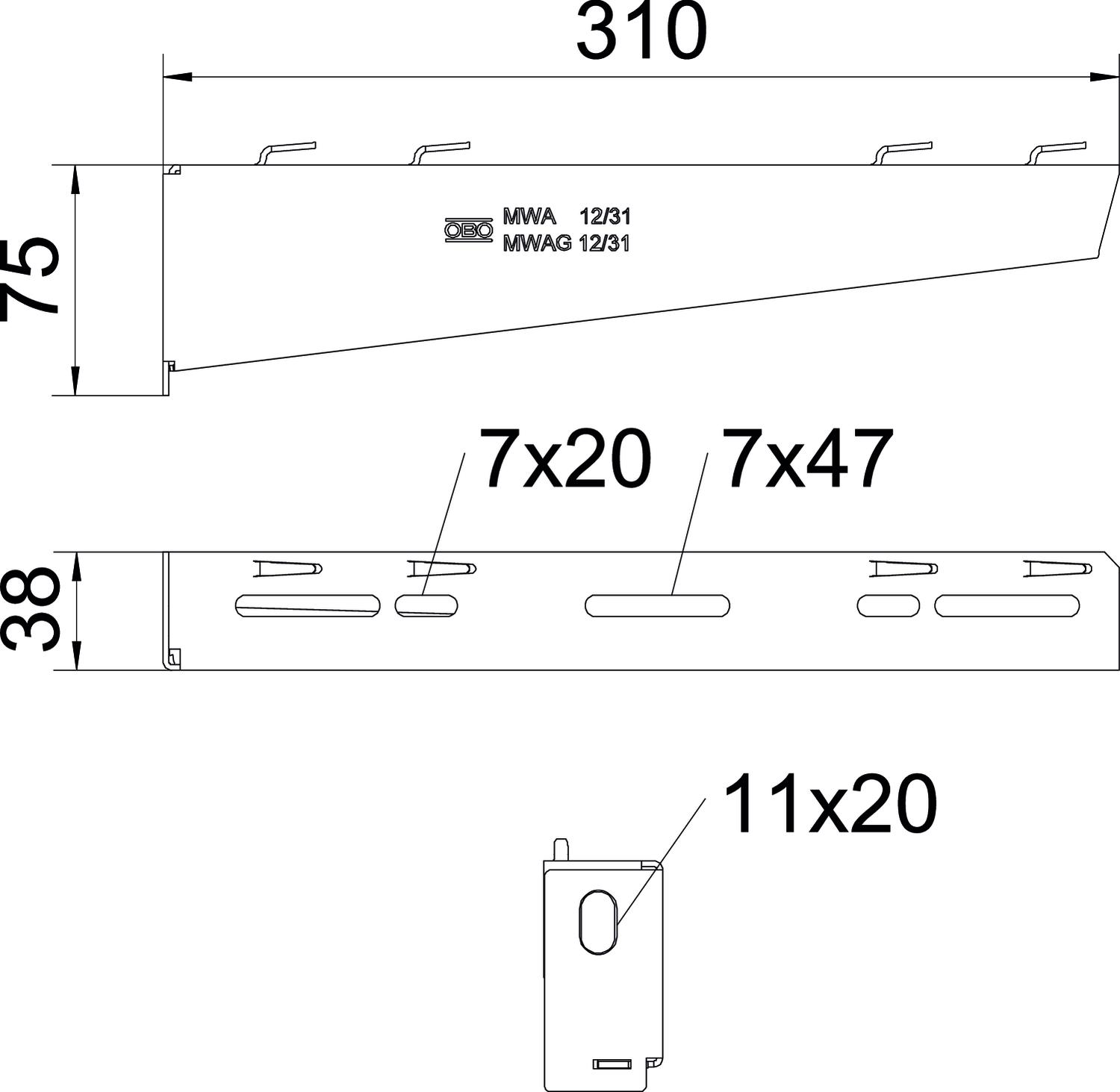

Izmēri
Augstums 2,95 in Augstums 75 mm Cauruma diametrs 11 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,3812 kg CO2e / 1 Gabals F, izteikts kN 1,2 kN Funkciju nodrošināšana nē Garums 38,5 mm Izmērs B310mm Izmērs A 38,5 mm Izmērs B 310 mm Izmērs H 75 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē platumam maks. 300 mm platumam min. 300 Platums 310 mm Platums 12 in Virsma cinkots Tehniskie dati
MWAG 12 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa MWAG 12 31 FS / 6424616 , 0.33MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija MWAG 12 31 FS / 6424616 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija MWAG 12 31 FS / 6424616 , 0.09MB , pdfREACH Atbilstības deklarācija MWAG 12 31 FS / 6424616 , 0.12MB , pdfRoHS Atbilstības deklarācija MWAG 12 31 FS / 6424616 , 0.12MB , pdfProdukta vides deklarācija (EPD) MWAG 12 31 FS / 6424616 , 1.48MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
