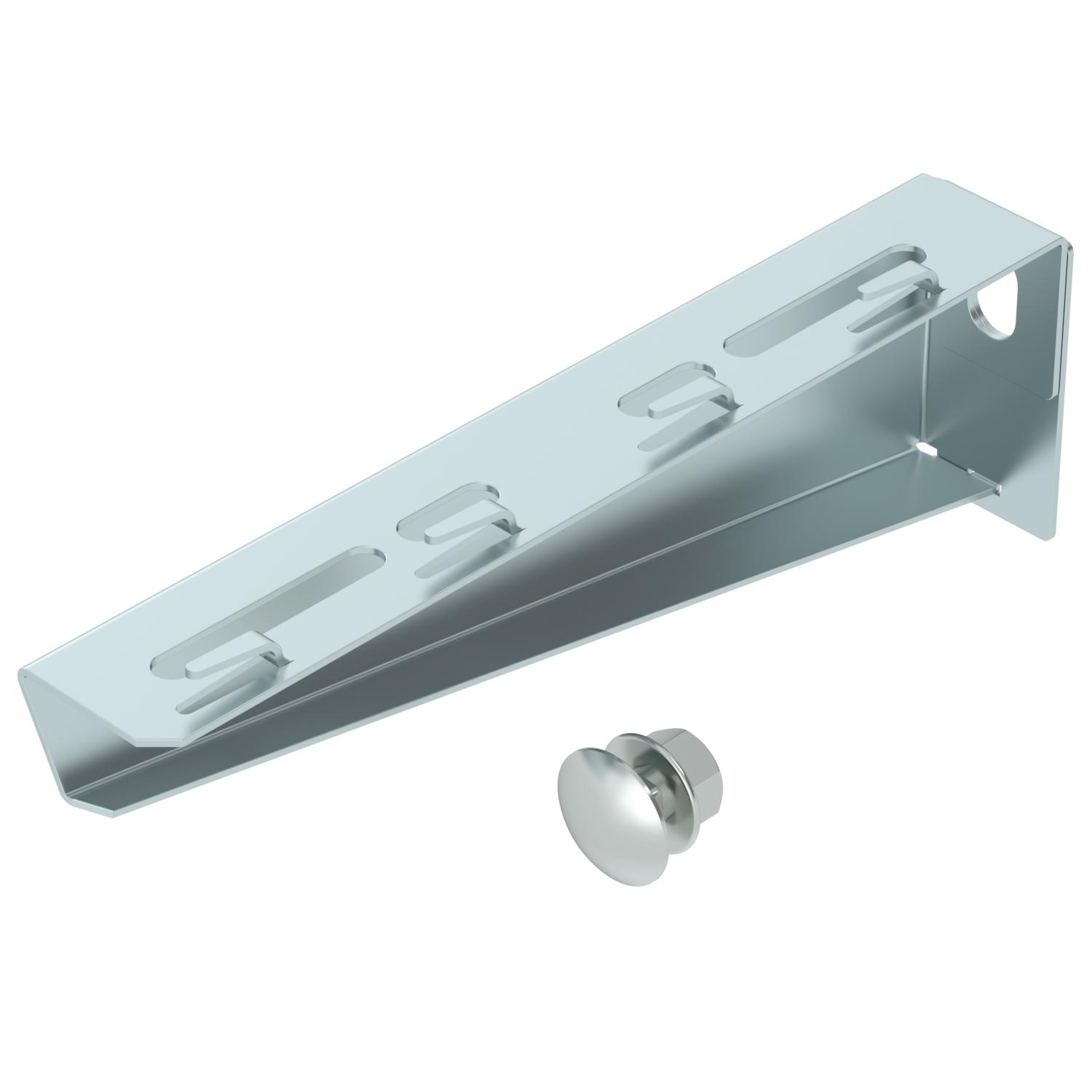

Sienas un statņa balstenis MWAG 12 FS
Preces Nr. 6424608 | EAN 4012196325030
- Produkta apraksts
-
Produkta aprakstsBezskrūvju montāžas variants.
Komplektā M10x25 skrūve nostiprināšanai pie U-veida statņiem.
-
- Tehniskie dati
-
Tehniskie dati
Cauruma diametrs 11 mm F, izteikts kN 1,2 kN Funkciju nodrošināšana nē Izmērs B210mm Izpildījums Sienas un statņa balstenis Izstrādājuma sērija MWA sērija Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē platumam maks. 200 mm platumam min. 200 ROHS atbilstība jā Virsma cinkots Izmēri

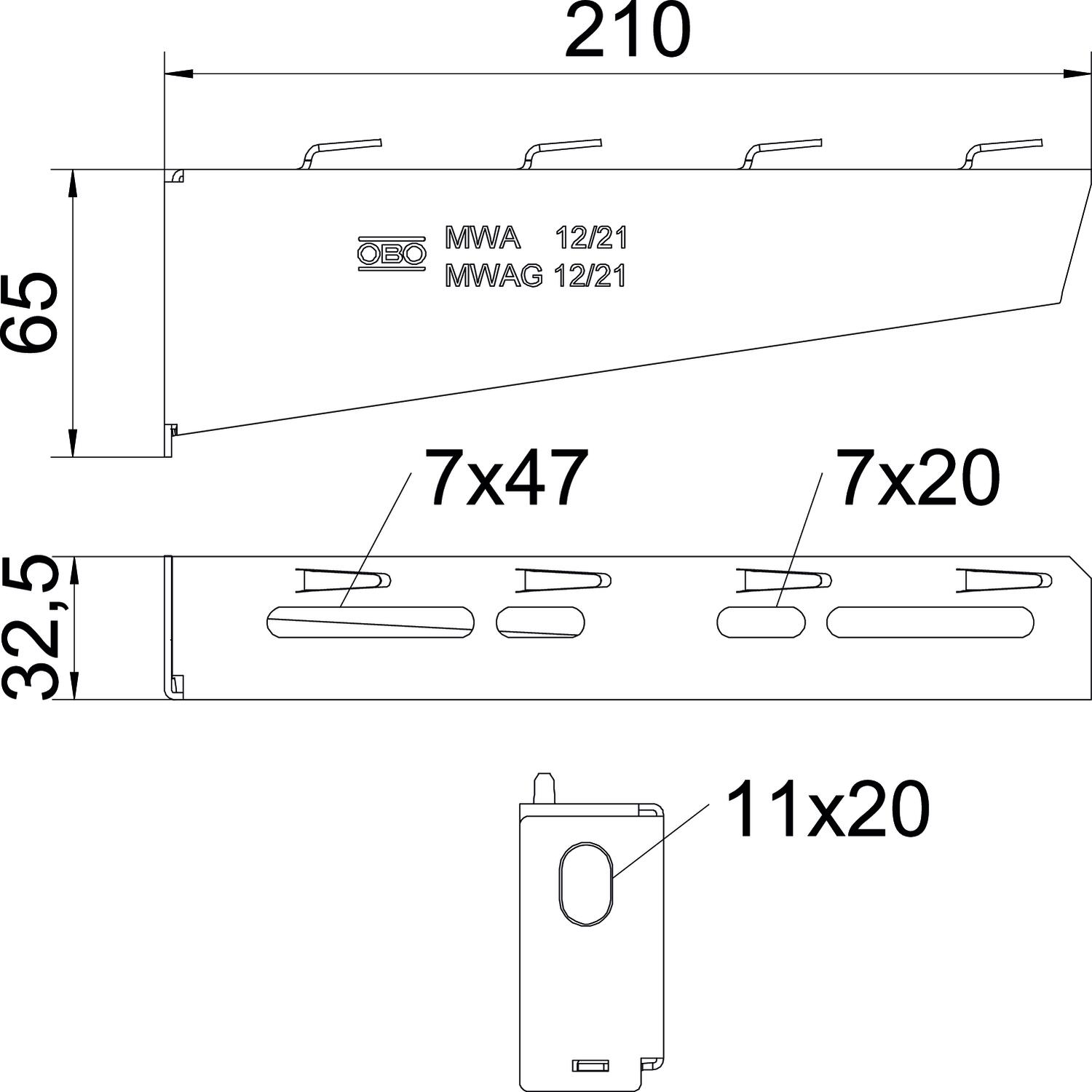

Augstums 65 mm Garums 32,5 mm Izmērs A 32,5 mm Izmērs B 210 mm Izmērs H 65 mm Platums 210 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,7514 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 0,7514 kg CO₂e Declared Unit Gabals Declared Unit Quantity 1 Tehniskie dati
MWAG 12 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
